試卷：101年 - 101 經濟部所屬事業機構_新進職員甄試_電機(甲)：1.電力系統 2.電機機械#28647
科目：國營事業◆1.電力系統 2.電機機械
年份：101年
排序：0

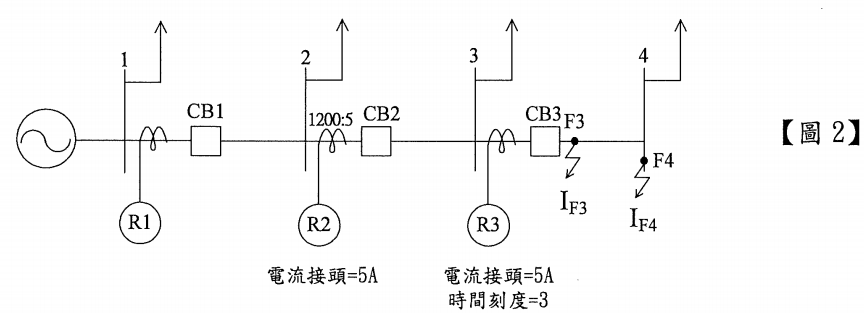

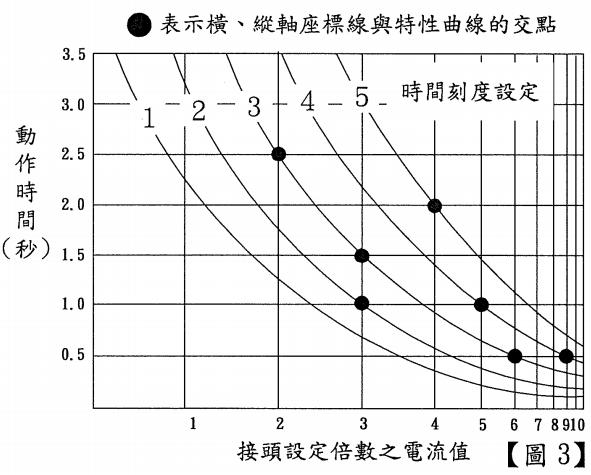

二、考慮【圖2】的輻射系統，左側電源是一個無限匯流排，每個斷路器每相均裝有相同型式之過電流電驛R₁、R₂及R₃，其中尺2及113的電流接頭設定為5A，R₃的時間刻度設定為3，其動作特性曲線如【圖3】所示，與故障電流相比，故障前的電流可以被忽略。

(一)假設匯流排4的相間短路故障電流I_F4為3000A、R3動作時間為 1.5秒，試求R3之比流器匝比為 ___________: 5 (比流器二次侧額定為 5A)。（3 分）

詳解提供者：roger920518

1000:5
