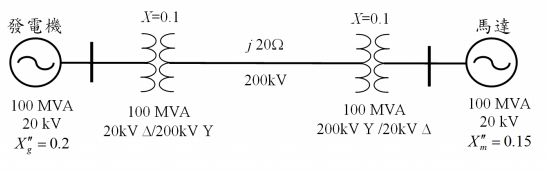

3.如圖所示的平衡三相網路，假設發電機與馬達之電壓基準為 20kV，輸電線之電壓基準為 200kV，X_g^''與X_m^''分別為發電機與馬達之次暫態電抗。

(一)假設此系統在無負載下運轉，所有的電壓皆為 1p.u.，若一平衡三相故障發生於系統左側的發電機輸出端，試求故障電流大小(以安培表示，忽略直流偏壓電流)
