試卷：102年 - 102 經濟部所屬事業機構_新進職員甄試_電機(甲)：1.電力系統 2.電機機械#28377
科目：國營事業◆1.電力系統 2.電機機械
年份：102年
排序：0

題組內容

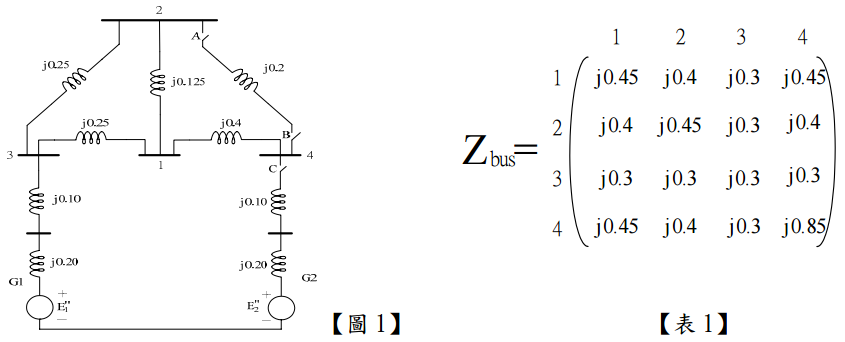

二、如下【圖 1】所示之次暫態系統，所有電抗值均為相同系統基準之 pu 值，故障前匯流排 2 之電壓為 1.0∠0° pu，並忽略所有故障前電流。假設因定期維護而將開關設備 A、B 及 C 打開，可求得其匯流排阻抗矩陣如下【表 1】所示。現維護工作完成，將開關設備 A、B 及 C 投入(閉合)，請建立其新的匯流排阻抗矩陣後，求當匯流排 2 發生三相短路故障時，

申論題內容

(一)故障點之次暫態故障電流為多少? （5 分）
