試卷：103年 - 103年高等三級暨普通考高考三級_農業機械#41552
科目：熱力學
年份：103年
排序：0

題組內容

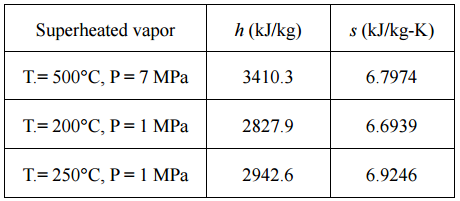

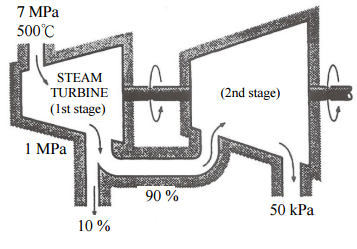

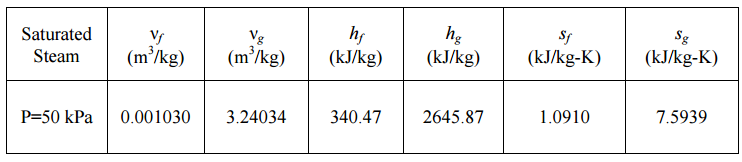

四、壓力為 7 MPa 溫度為 500°C 的蒸氣進入如下圖所示之兩級式絕熱（adiabatic）蒸氣渦輪機（Steam Turbine），其中 10% 蒸氣在第一級渦輪尾端處被抽出，作為其他用途，該處的壓力為 1 MPa；其餘蒸氣則在第二級處繼續膨脹作功，而其出口壓力為 50 kPa。（每小題 20 分，共 40 分）

申論題內容

⑴若此整個過程是可逆（Reversible），求此渦輪所作的功。
