申論題

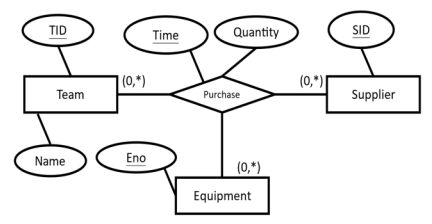

一、為設計某調查局資料庫，其簡化情境如下：各調查團隊（Team）有其編號（TID）、名稱（Name），他們均會向供應商（Supplier）購買裝備 （Equipment）；供應商有其代號（SID），裝備有其編號（Eno） 。每次的 購買會記錄其時間（Time） ，每次購買只有一個供應商，亦即不會由多個供應商聯合提供；每次最多買 20 種裝備，每種裝備可能買若干數量 （Quantity） 。下圖為實體關係圖（Entity-Relationship Diagram） 。對所用符號約略說明如下：每一實體鄰近某關係間均有一個對應比率 （min, max） ， 代表該實體參與該關係之 min（至少） 、max（至多）次數，*代表沒有限制。屬性劃實底線者為 Primary Key（主鍵）的一部份。

 (一)請說明該圖是否能忠實地反映上述資訊需求，那些資訊是無法由該圖得知。
