試卷：109年 - 109 高等考試_二級_土木工程：土壤力學（包括基礎工程）#91543
科目：土壤力學與基礎工程(設計)
年份：109年
排序：0

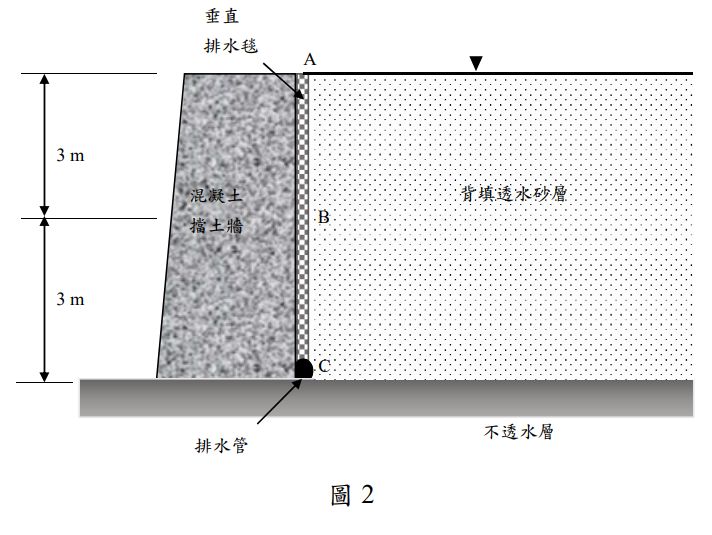

四、某混凝土擋土牆如圖 2 所示，牆高 6 公尺，牆背後砂土之水位與地表面同高，貼緊牆背面有一層垂直排水毯材料，排水毯底端有一排水管。設牆背地表水一直流向排水毯和排水管，並從排水管流走，但牆背地表水不會下降，即牆背砂土層可維持穩定滲流狀態。

(一)試繪出牆背後砂土層之流網圖（Flow Net），且流線和等勢能線至少各自都要繪出五條以上。（15 分）
