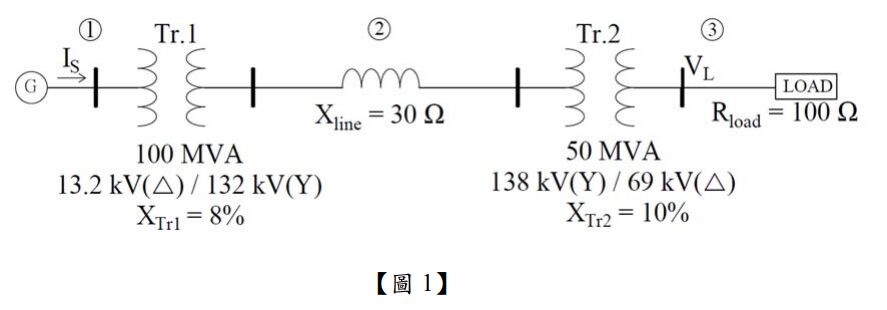

二、【圖 1】為具有 3 個電壓等級之三相平衡電力系統單線圖，圖中所示各變壓器之標么電抗值為以本身額定為基準計算求得，若發電機之輸出線電壓為 13.8 kV，輸電線之每線總電抗值為 30 Ω，負載為 Y接每相 100 Ω之純電阻負載，請回答下列問題：

(三)請計算負載線電壓之實際值大小為多少 kV(計算至小數點後第2位，以下四捨五入)？（5 分）
