申論題

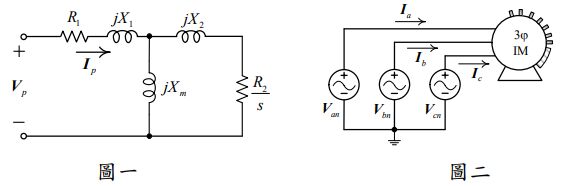

一、一部 460 V、60 Hz、4 極、100 馬力、Y 結線、中性點浮接之繞線式轉 子三相感應電動機，其參照至定子側之正相序每相等效電路如圖一所示 ， 圖中等效電路參數 ： R₁ = R₂ = 0.0423Ω ， X₁ = X₂ = 0.190Ω ，= 7.41Ω，s 為轉差率，為相電壓的正相序成分，為正相序電流。此電動機由一組三相不平衡電壓供電如圖二所示，其中=287.3∠5.61°V，=259.6∠-123.62°V，=235.76∠127.09°V。電動機運轉於 1710 rpm，忽略鐵損及機械損失。

(二)繪出此電動機的負相序每相等效電路，並標示參數值。（4 分）
