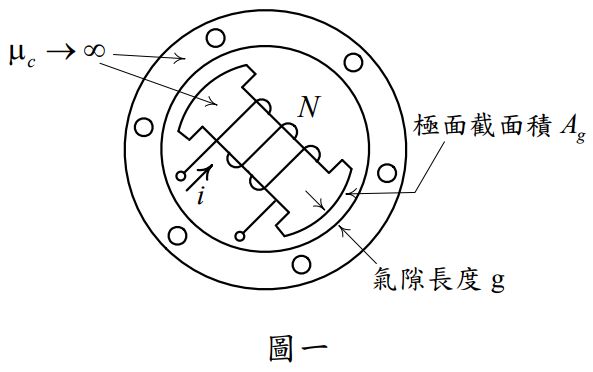

一、一部 2 極同步發電機的剖面如圖一所示，電機的尺寸及參數如下：氣隙長度 g = 2.5 mm、極面截面積 Ag = 500 cm2 、轉子繞組匝數 N = 500 匝、 轉子繞組電流 i = 5 A、鐵心的導磁係數 μc→∞。
（真空之導磁係數： μ0 = 4π✖ 10-7 H/m ）
(二)計算轉子繞組所產生的總磁通量φ、轉子繞組的磁鏈數λ、氣隙中的磁通密度 B、轉子繞組的電感值 L 及儲存在氣隙中的磁能 Wm。（15 分）
