申論題資訊

試卷：108年 - 108-3 技術士技能檢定術科測試試題-甲級：03100鍋爐操作#81065
科目：技檢◆鍋爐操作-甲級
年份：108年
排序：0

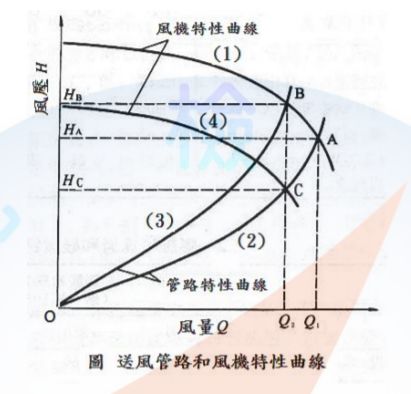

第六題題目：下圖為某鍋爐離心送風機管路與風機的特性曲線，曲線(1)為風機在額定轉速下的風壓風量(H-Q)特性曲線，曲線(2)為風門全開時的管路特性曲線。請說明：

(二) 改變燃料量和空氣量可調節供熱，如空氣量由 Q₁減少至 Q₂時，請依圖示說明曲線(3)和曲線(4)各為何種調節方式？其原理為何？（8 分）
