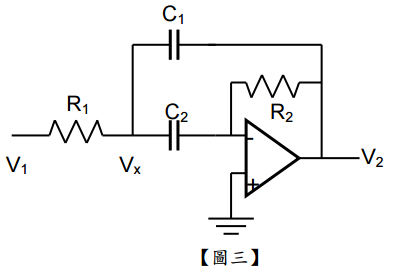

題目三： 【圖三】為一個二級濾波器。
(1)請寫出【圖三】中標示節點 V
x
之節點方程式(node equations)及 V
x
與 V
2
之關係。【10 分】
相關申論題
(1)請畫出其小信號模型之等效電路圖。【10 分】
#111472
(2)求出此電路之小信號阻抗(以電晶體參數 gm、rπ、β等表示之)，即 VX/IX，假設輸出阻抗 ro =∞ 且 β>>1。【15 分】
#111473
(1)利用【圖二 (a)】設計一電流 I 為 10µA，且 RS = 40 kΩ 之電流源，電晶體必須工作在飽和區，求所需之 M1之大小，即求(W/L)值，及ＶGS值。【10 分】
#111474
(2)【圖二 (b)】為另ㄧ種電流設計方法，假如所需電流為 100µA，電路必須使電晶體工作在飽和區，求最大之電阻 RD及最小之電壓 VDD。【假設 NMOS 之(W/L) = 1】【15 分】
#111475
(2)求出輸出輸入轉移函數，T(s) = V2(s)/V1(s)，s 代表複數頻率。【10 分】
#111477
(3)請說明此濾波器屬於何種濾波器，高通濾波器、低通濾波器或帶通濾波器？【5 分】
#111478
(1)【圖四】為一傳統 CMOS 邏輯電路，請寫出輸出端 F 之布林函數。【10 分】
#111479
(2)利用傳統 CMOS 電路實現邏輯布林函數 F = (A⊕ B) ，可以使用反相器產生輸入信號 A,B, C 之反相信號。除輸入信號反相器外，此電路為一級之邏輯電路(one-stage logic gate)，即僅允許一個輸出點 F。【15 分】
#111480
6. 已知下圖疊接放大電路之MOSFET參數K₁=K₂=0.5mA/V²，靜態汲極電流ID為0.5mA，則電路之gm為？
#566892
5. 如圖所示電路，Vi=3.77cos377tV，R=100kΩ，C=1μF，電容電壓初值為零，則輸出電壓Vo為？
