109年 - 109 身心障礙特種考試_四等_電子工程：電子學概要#86402
> 申論題
題組內容

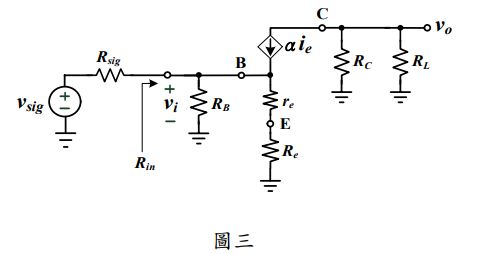

三、圖三所示之 BJT 放大器小信號電路。
(2)請詳細推導電壓增益（v
o
/ v
i
）。（用 α、r
e
、R
e
、R
C
、R
L
表示）（10 分）
相關申論題
(1)請詳細推導第一級放大器的電壓增益（vo1 / v1）方程式。（10 分）
#349121
(2)請詳細推導第二級放大器的電壓增益（vo2 / vo1）方程式。（10 分）
#349122
(3)整體的放大器電壓增益（vo2 / v1）方程式為何？（5 分）
#349123
(1)二極體的導通電壓皆為 VD，當輸入交流電壓 vin大於 VD，每個二極體的狀態為何？（10 分）
#349124
(2)請詳細推導二極體 D2所承受之逆偏峰值電壓。（10 分）
#349125
(3)此電路屬於那一種形式？a.半波整流器b.全波整流器c.倍壓整流器。（5 分）
#349126
(1)請詳細推導輸入電阻 Rin。（用 β、re、Re、RB 表示）（10 分）
#349127
(3)請詳細推導整體電壓增益（vo / vsig）。（用 α、re、Re、RC、RL、Rin、Rsig 表示）（5 分）
#349129
(1)請用 PMOS 與 NMOS 電晶體，設計具備上拉網路（pull-up network）與下拉網路（ pull-down network ）之邏輯電路 ， 其布林代數為，請畫出電路圖。（15 分）
#349130
(2)請寫出真值表。（10 分）
#349131
