試卷：109年 - 109 專技高考_電機工程技師：電機機械#93338
科目：電機機械
年份：109年
排序：0

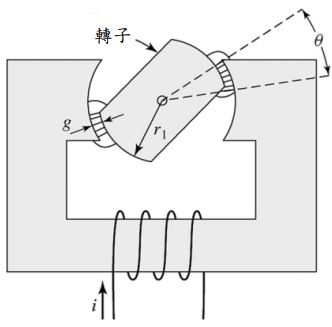

五、考慮下圖之電磁系統，線圈之總匝數為 N=120，氣隙寬度為 g=3 mm，整個鐵心（含轉子）之厚度為 h=1.8 cm，轉子半徑長為 r₁=2.5 cm。已知空氣之導磁率為 μ0=4π×10^-7 H/m，又令鐵心之相對導磁率為無限大。（20 分）

⑴如下圖，當轉子之角度為 θ 時，試計算本電磁系統之電感值。
