106年 - 106 鐵路特種考試_高員三級_電力工程、電子工程：電子學#62348
> 申論題
題組內容

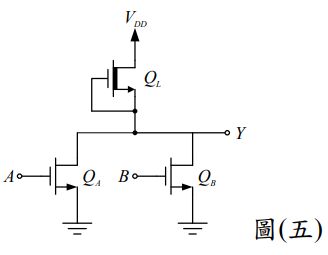

五、NMOS 邏輯電路如圖(五)，試求：
⑴寫出 Y 與 A、B 的布林函數（Boolean function）及真值表。（10 分）
相關申論題
一、二極體的半波整流電路如圖(一)，二極體 D1的導通電壓為 0.7 V，導通電阻忽略不計， R1 = 100 Ω，vs = 5 sin 377t V。試求二極體在每電源週期導通的角度，輸出電壓 vo 的平均值及流經二極體電流的最大值。（20 分）
#248875
二、運算放大器的電路如圖(二)，圖中的運算放大器為理想特性，且 R1 = 5 kΩ ， R2 = 10 kΩ，R3 = 10 kΩ，R4 = 20 kΩ，試求 vo與 v1及 v2的關係。（20 分）
#248876
⑴ k0,ω0與 R1, R2, R3及 C1的關係。（15 分）
#248877
⑵欲得 3 dB 頻率為 2 kHz，若電容 C1為 0.01 μF，則電阻 R1為多少？（5 分）
#248878
四、電晶體放大電路如圖(四)，電晶體的電流增益β=100，熱電壓 VT = 25 mV，其餘特性假設為理想。試繪出此放大器的小信號等效電路，並計算電壓增益 vo / v i 。（註：小信號分析時假設 C1及 C2為短路）（20 分）
#248879
⑵若布林函數Y = ，繪出 NMOS 邏輯電路。（10 分）
#248881
(二) = 5 V ， = 0 V 時， =?
#561019
(一) = 0 V 時， ？
#561018
四、圖四為一個串並（Series-Shunt）回授放大器電路，電路中 npn BJT 電晶體 Q1 與 Q2 的參數如下 ：β1=β2 = 100 ， = 10 mA/V ， = 10 kΩ ， = ∞ 。 電路中 ， = 20 kΩ ， = 20 kΩ ， R1 = 2 kΩ ， R2= 18 kΩ 。請計算：電壓增益 、輸入電阻 與輸出電阻 。
#561017
(二)零點（Zero）頻率。
#561016
