105年 - 105 鐵路特種考試_員級_電力工程、電子工程：電子學概要#53503
> 申論題
題組內容

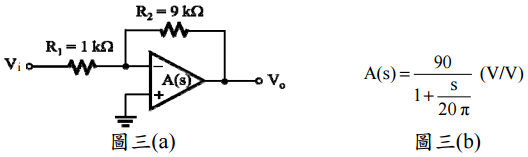

三、圖三(a)運算放大器開路增益 A(s)如圖三(b)，s=jω，其他特性均為理想。下列計算可 利用之近似：log
10
(2) = 0.3010，log
10
(3) = 0.4771。
⑴推導 A
f
(s) ≡ V
o
/V
i
之數學式，如圖三(b)之表示式。（8 分）
相關申論題
⑵畫出 A(s)與 Af (s) ≡ V o /Vi 之振幅波德圖（Bode plot），並指出兩者在低頻（ω → 0） 之增益（以 dB 表示），及其 3 dB 頻寬（以 Hz 表示）。（12 分）
#196438
(二) = 5 V ， = 0 V 時， =?
#561019
(一) = 0 V 時， ？
#561018
四、圖四為一個串並（Series-Shunt）回授放大器電路，電路中 npn BJT 電晶體 Q1 與 Q2 的參數如下 ：β1=β2 = 100 ， = 10 mA/V ， = 10 kΩ ， = ∞ 。 電路中 ， = 20 kΩ ， = 20 kΩ ， R1 = 2 kΩ ， R2= 18 kΩ 。請計算：電壓增益 、輸入電阻 與輸出電阻 。
#561017
(二)零點（Zero）頻率。
#561016
(一)上 3 dB 頻率。
#561015
(二)當= 0.7 V （EB 接面順向偏壓）且= 0.4 V 時，電晶體 Q1 會進入 飽和模式（Saturation Mode） ，若要讓 Q1 保持在主動模式（Active Mode） ， 請問 的最大值為何？
#561014
(一)請計算= ？
#561013
一、有一個理想運算放大器（Operational Amplifier）電路如圖一所示，此電路有 3 個輸入電壓訊號，分別為：。電路中 = 80 kΩ，R1 = 40 kΩ， R2 = 10 kΩ ，R3 =20 kΩ ，R4 = 10 kΩ ，R5 = 20 kΩ 。請計算 = ？
#561012
四、如圖四所示二極體-電晶體邏輯（DTL）電路，其中電晶體參數為 β=25， VBE (on) = 0.7 V ， VBE (sat) =0.8 V ， VCE (sat)= 0.1 V ，所有二極體的切入電壓 Vγ = 0.7 V ，試分別求出當輸入電壓⑴ vI= 0.1 V 時及⑵ vI = 2.5 V 時，電 路中的電流 i1 及電壓 vo 。（25 分）
#560657
