試卷：107年 - 107 地方政府特種考試_四等_電子工程：電子儀表概要#73704
科目：電子儀表概要
年份：107年
排序：0

一、如圖一，有一理想脈波信號 v_s(t)經過一個 RC 積分器後送到示波器的輸入端，若該示波器上顯示的信號為 v₂(t)，其上升時間為 3.08 ns；其中 RC 濾波電路中，R = 2 Ω及 C = 0.68 nF。試回答下列問題：

⑴理想脈波信號 v_s(t)通過 RC 電路之後，在 RC 電路上之電容 C 的信號為 v₁(t)，其上升時間 t_r1為多少秒？（6 分）

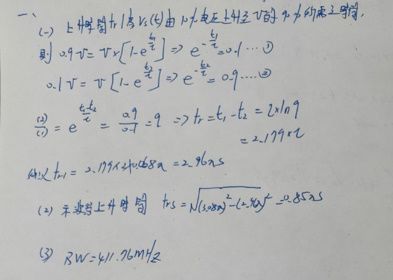

詳解提供者：hchungw
