104年 - 104 地方政府特種考試_四等_電力工程、電子工程、電信工程：電子學概要#35575
> 申論題
題組內容

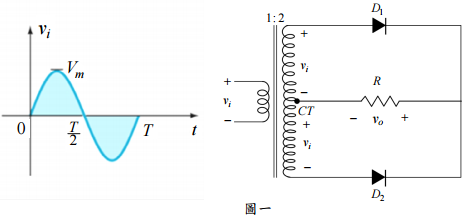

一、如圖一所示，輸入信號為一個週期 T 之連續信號：（每小題 10 分，共 20 分）
⑴請配合輸入信號說明 D
1
及 D
2
何時會導通。
相關申論題
⑵請以輸入信號為參考，繪出 vo，並說明那個部分是由 D1或 D2導通形成。
#95711
⑴請繪出直流之效應電路。（3 分）
#95712
⑵利用⑴之結果將電晶體左端之 R1、R2與電源轉成戴維寧等效電路。（7 分）
#95713
⑶利用⑵之結果算出電晶體之 IBQ、ICQ、IEQ及 VCEQ。（10 分）
#95714
⑴利用一個二極體、一個電阻及一個理想 OP 放大器，繪出一個簡單的對數放大器 （simple log amplifier）。（10 分）
#95715
⑵利用⑴之電路證明輸出具有一個對數放大效應。（10 分）
#95716
⑴利用電阻表示 Av = vO/vI =？
#95717
⑵假設放大倍率為 10 倍，R2/R1= R3/R1=8，R1=50 kΩ，求 R4=？
#95718
⑴利用 NAND gate 繪出 R-S flip-flop 電路。
#95719
⑵利用 NAND gate 及 R-S flip-flop 繪出 D flip-flop 電路。
#95720
