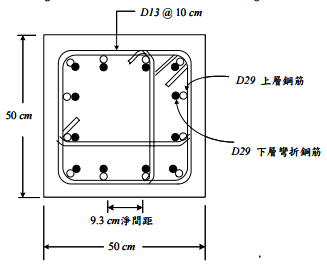

⑵下圖之耐震柱採用混凝土強度f 'c = 280 kgf/cm2 ，鋼筋fy= 4,200 kgf/cm2 ，柱鋼筋比約 3%，試設計其抗拉搭接長度。（10 分）  註：D13 之db = 1.27 cm，As = 1.267 cm 2 ；D29 之db = 2.87 cm，As = 6.469 cm2

四、某一後拉預力梁結構系統，一端為固定端，一端為輥支承；梁全長為12 m，梁全長具統一對稱矩形斷面，斷面深度為 60 cm，寬度為 40 cm。今配一拋物線鋼腱，其在固定端斷面鋼腱偏心距為混凝土形心上方25 cm，梁中央斷面偏心距為混凝土形心下方 15 cm，輥支承端處則無偏心，如圖 4 所示。假設鋼腱預力大小為 120 噸，請繪製由該預力所產生之壓力作用線、計算由該預力引起固定端與輥支承端之受力，以及如何調整鋼腱使其成為「同位鋼腱」。（25 分）圖 4 預力梁結構與鋼腱配置示意圖（未依照比例尺繪製）
