申論題

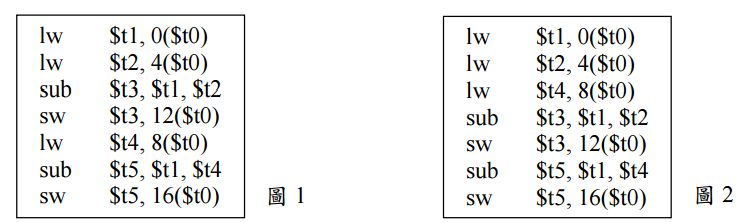

四、圖 1 中的指令碼當沒有 data forwarding 時需要執行 15 個 cycles，這是因為第一個指 令執行 1 個 cycle 之後會執行第二個指令，第二個指令執行 1 個 cycle 之後，必須再 等待（stall）2 個 cycles 才會執行第三個指令，第三個指令執行 1 個 cycle 之後會執 行第四個指令，第四個指令執行 1 個 cycle 之後會執行第五個指令，第五個指令執 行 1 個 cycle 之後，必須再等待（stall）2 個 cycles 才會執行第六個指令，第六個指 令執行 1 個 cycle 之後會執行第七個指令，第七個指令執行完需要 5 個 cycles。 所以 15 = 1+1+（2 stalls）+1+1+1+（2 stalls）+1+5。（底下答案須依照此方式列出）

⑵圖 2 中的指令碼具有相同的功能，但所需的 cycles 較少，當有 data forwarding 時它 需要執行幾個 cycles？必須依照上述方式列出。（10 分）
