試卷：95年 - 95 地方政府特種考試_三等_建築工程：建築結構系統#34168
科目：建築結構系統
年份：95年
排序：0

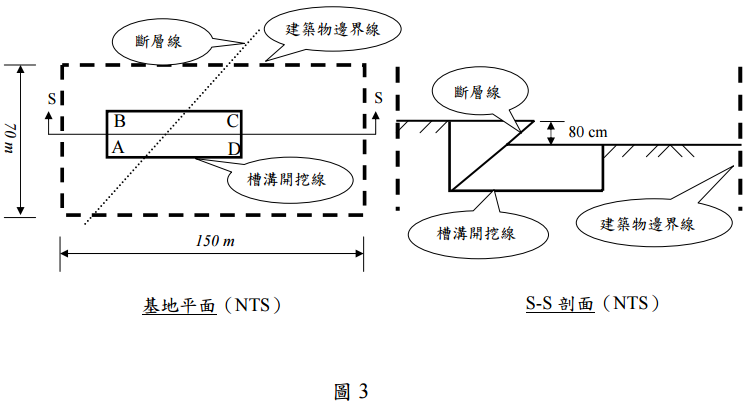

三、已知台灣中部某活動斷層線上要蓋一層樓高（約 6 公尺）的斷層展示館，展示館邊界線如圖 3 內粗虛線所顯示位置。圖 3 基地平面中的 ABCD 長方形部分將進行槽溝開挖 6 公尺深，以彰顯斷層的地質剖面供民眾參觀。試設計展示館的構架系統及屋頂系統，使滿足下列需求：

⑵在將來大地震發生時（預計斷層每隔 50 年會再度移動），構架有足夠安全的屋頂結構系統，不致發生結構損壞以保護參觀者。試以平面圖及剖面圖表示設計的結構系統設計（暫不考慮內部遊客動線，但盡量將柱體放在展示館邊界線上），並以 300 字以內文章說明如何滿足上述二點目標。（40 分）
