試卷：101年 - 101 地方政府特種考試_四等_建築工程：建築圖學概要#32000
科目：建築圖學
年份：101年
排序：0

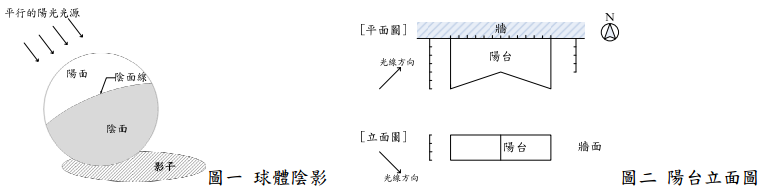

二、請利用光線與陰影基本原理，以1/20 比例尺繪製圖二陽台立面圖的陰影。假設：

⑵在陽台平面圖及立面圖上標示的尺規，每格代表實際長度為 10 公分。（繪圖時，請參照圖一球體陰影的圖例，滿足四項繪圖要求：

1.先繪製1/20 比例的陽台平面圖及立面圖，再於立面圖上繪製陰影；

2.陰面部分以鉛筆著色；

3.標示出陰面線；

4.立面圖的影子以 45 度斜直線填滿）（20 分）
