試卷：112年 - 112 公務升官等考試_薦任_電力工程、電子工程、電信工程：電子學#117354
科目：電子學
年份：112年
排序：0

題組內容

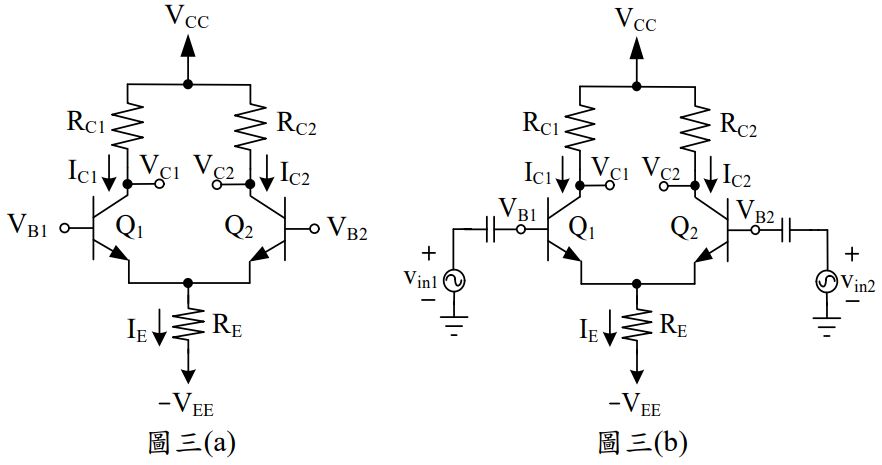

三、圖三(a)、(b)所示 BJT 電路。V_CC = 8 V，R_C1 = R_C2 = 2.5 kΩ，R_E = 3.65 kΩ， -V_EE = -8 V。電晶體 Q₁、Q₂匹配，V_BE(on) = 0.7 V。（25 分）

申論題內容

⑵AC 分析，如圖三(b)所示，接續⑴小題，輸入差模 ac 小信號 v_in1、v_in2。請將電晶體 Q₁、Q₂ 以 π 模型帶入，畫出完整圖三(b)之小信號電路。請問基極輸入電阻 r_π1為何？請問小信號電壓增益 v_c1/v_in1 為何？（註：β₁ = β₂ = 99，r_o1 = r_o2= ∞，V_T= 26 mV）。
