試卷：97年 - 97 高等考試_二級_土木工程：土壤力學（包括基礎工程）#38239
科目：土壤力學與基礎工程(設計)
年份：97年
排序：0

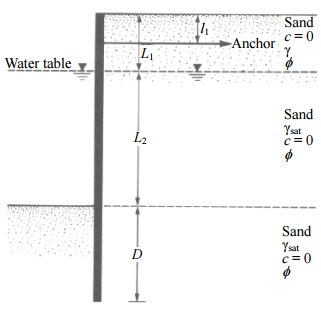

四、下圖所示為於砂土地層深開挖背拉地錨式檔土版樁（anchored sheet pile wall）之示意圖，圖中L₁=2 m，L₂=5 m，l₁=1 m，φ =32°，γ =15.90 kN/m³ ，γ_sat =19.33 kN/m³ 。依Free earth support法，請繪出：

⑶版樁彎矩分佈示意圖（不需標出數值）。（5 分）以上三圖需並列對照。並請說明如何決定（僅列式，不需算出數值）
