試卷：108年 - 108 專技高考_建築師：建築結構#80866
科目：建築結構系統
年份：108年
排序：0

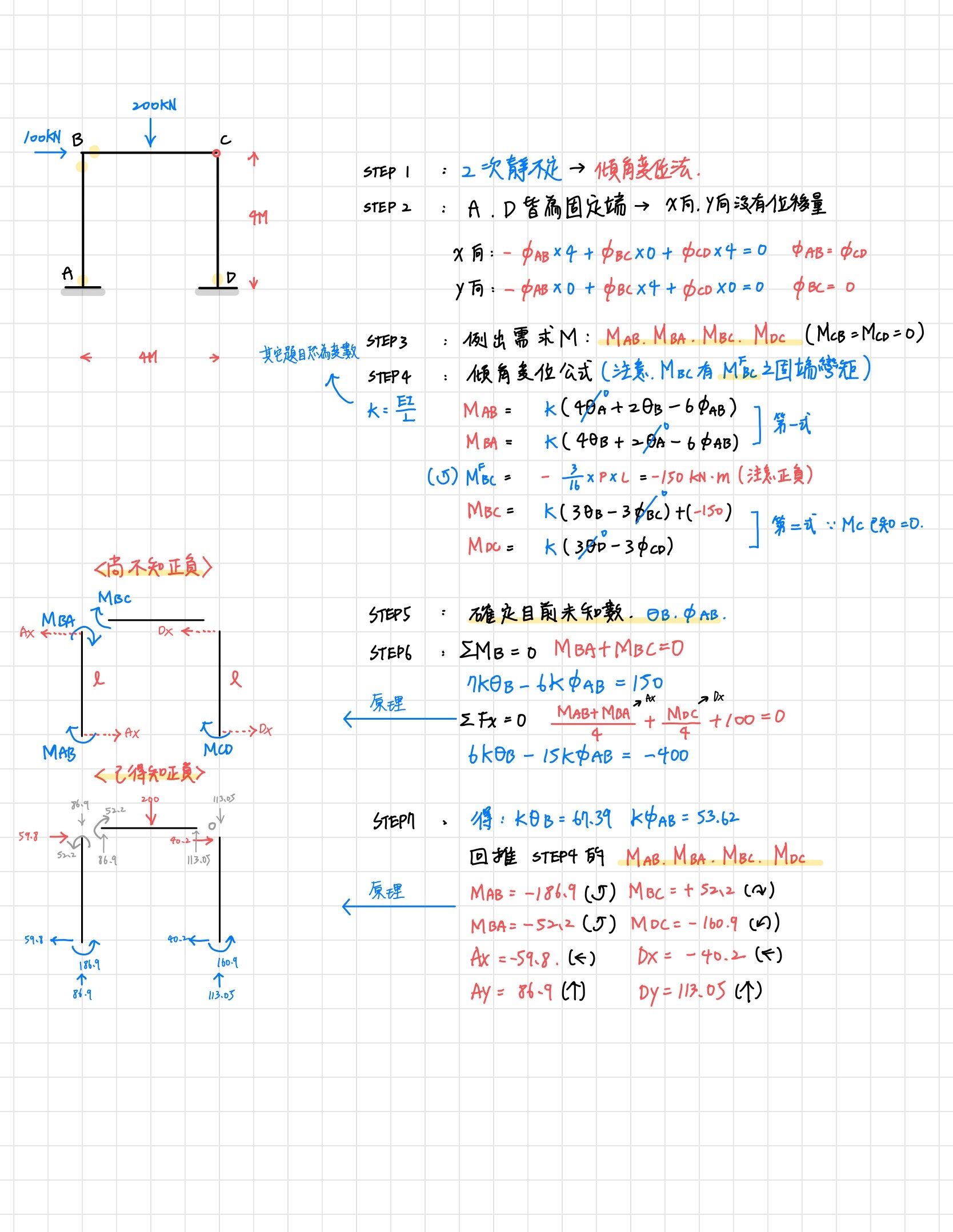

一、下圖構架中 C 點為鉸接，承受水平力 P1=100 kN，垂直載重 P2=200 kN 作用於 BC 桿之跨度中央，各桿剛度均為 EI，請計算構架之各桿端彎矩，並繪出彎矩圖及剪力圖。（20 分）

詳解提供者：黃子祐

詳解提供者：我要考上建築師
