申論題

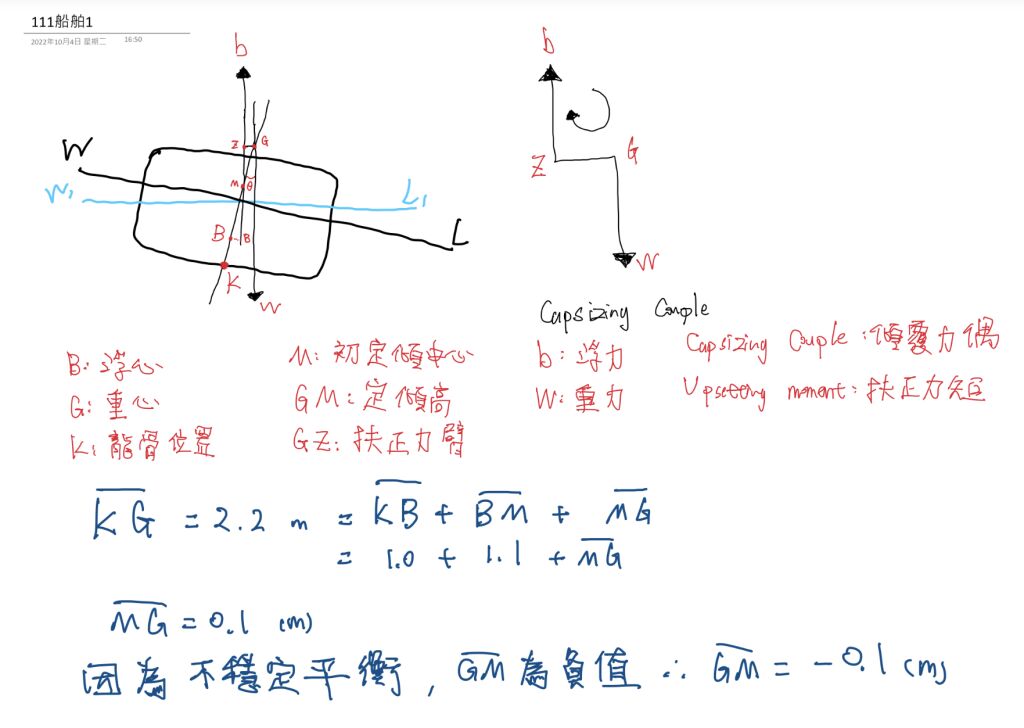

一、請繪圖說明船舶處於靜穩度在某小角度（θ）傾側下之不穩定平衡（ Unstable Equilibrium）狀態，於圖中需註明常用之英文代 碼， 包括：B（Centre of buoyancy），G（Centre of gravity），K（Keel）， M（Initial metacenter），GM，GZ（Upsetting arm），b（Buoyancy）， W（Weight），Capsizing couple，Upsetting moment 的正確位置，並說明此等英文代碼的中文名稱？又若此時該船 KB=1.0 公尺，KG=2.2 公尺， BM=1.1 公尺，試求該船 GM 值？（20 分）
