技師◆冷凍工程與設計
>
99年 - 99 專技高考_冷凍空調工程技師：冷凍工程與設計#35743
> 申論題
題組內容

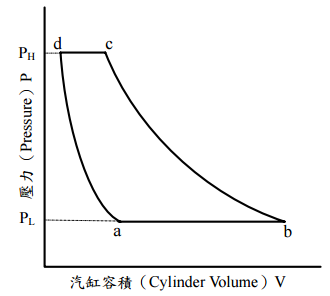

一、一理想往復式壓縮機，其壓縮循環過程如下圖所示，請說明壓縮機在a-b、b-c、c-d、 d-a各段熱力過程中的動作。（10 分）
假設冷媒為理想氣體，壓縮、膨脹過程均為等 熵可逆，試以r、m、k表示理想壓縮機的餘氣容積效率η
cv
，（10 分）
相關申論題
並說明k對ηcv 的 影響。（5 分） r：壓縮比（吐出高壓/吸入低壓），m：餘隙容積比率（餘隙容積/活塞掃蕩容積）， k：比熱比（等壓比熱/等容比熱）。
#96823
⑴冰水機冷凍負荷（kW）？（5 分）假設壓縮機的等熵壓縮效率為 90%，進氣容積效率為 85%。（冷媒與鹵水 溫差以算數平均計算）
#96824
⑵所需鹵水流量（LPM）？（5 分）
#96825
⑶要滿足製程 鹵水所需的最高冷媒蒸發溫度（℃）？（5 分）
#96826
⑷則此系統其所需壓縮機冷媒排氣 量（m 3 /hr）？（5 分）
#96827
⑸所需壓縮功（kW）？（5 分）
#96828
⑹冷凝器排熱量（kW）？ （5 分）
#96829
⑴說明螺旋式冷媒壓縮機的冷凍油功能，（5 分）
#96830
⑵繪圖解釋壓縮機液冷媒直接噴液式 油冷卻系統（direct injection of liquid refrigerant into the compression process）（5 分）
#96831
與冷媒熱虹吸油冷卻系統（thermosiphon high pressure liquid recirculation），（5 分） 並比較此兩者的差異。（5 分）
#96832
