第三題：

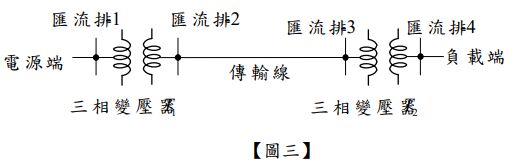

三相平衡電力系統單線圖如【圖三】，各元件的參數如下：

1.三相變壓器 T₁ 的總額定為 350 MVA，線電壓為 20 kV：230 kV，等效漏電抗為 j0.12 標么，以額定為基值。

2.三相變壓器 T₂ 的總額定為 300 MVA，線電壓為 220 kV：13.2 kV，等效漏電抗為 j0.10 標么，以額定為基值。

3.傳輸線的等效電感抗為 j30 Ω ，忽略電阻。

當負載端為三相平衡負載，線電壓為 13.2 kV，總實功率 180 MW，功率因數為 1.0。請回答下列問題：

（二）以新基值為 300MVA，線電壓為 20 kV、230 kV、13.8 kV，請重新計算系統各元件的阻抗標么值。
