試卷：102年 - 102-2 臺灣港務股份有限公司從業人員_師級_電機：電力系統#83419
科目：港務局◆電力系統與電路學
年份：102年
排序：0

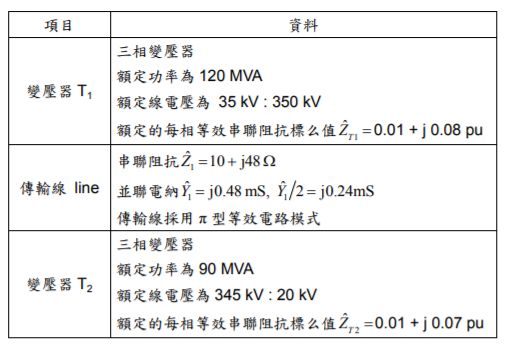

題目三：三相電力系統的單線圖如下圖所示，資料整理如下表所示。以三相總功率為 100 MVA，線電壓為 345 kV 為基值(base)，請求：

（二）畫出單相（或每相）的阻抗圖，並標示各阻抗的標么值。【10 分】
