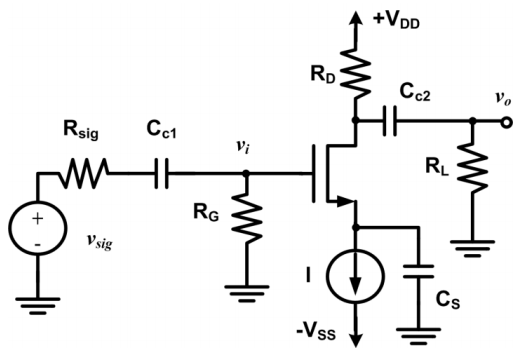

三： 如下圖的共源(CS)放大器電路，電晶體操作於飽和模式(Saturation mode)，其爾利電 壓(Early Voltage)VA= ∞，汲極飽和電流
其中 k
n
’(W/L)=2mA/v
2
， 臨界電壓 V
t
=0.5V。又 R
sig
=50kWΩ，R
G
=100kWΩ，R
D
=8kWΩ，R
L
=12kWΩ。V
DD
=10V，-V
SS
= -10V， 電流源電流 I=1mA。
申論題內容
（二）試加以小訊號分析，視電容 C
C1
、C
C2
、C
S
均極大，求跨導參數 g
m
，電壓增益 A
v
=vo/v
i
及整體電壓增益 G
v
=v
o
/v
sig
之值。【9 分】
