97年 - 97 高等考試_二級_電子工程：高等電子電路學（包括類比與數位）#49118
> 申論題
題組內容

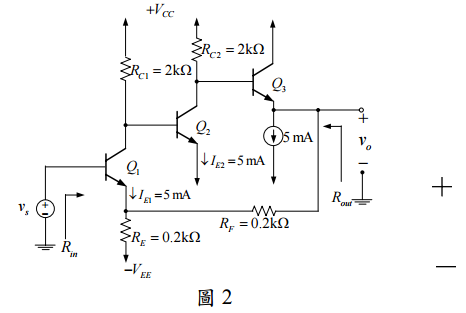

二、圖 2 為回授放大器電路，三個電晶體之β值均為 200，射極直流電流均為 5 mA。
⑴求電壓增益值A
v
= v
o
/v
s
。（12 分）
相關申論題
⑴詳細畫出v1、v2和v3之波形，並標出此三個波形之最高值、最低值和週期。（8 分）
#172298
⑵求三角波v3之最高值和最低值。（6 分）
#172299
⑶求三角波v3之週期。（6 分）
#172300
⑵求輸入電阻值Rin。（4 分）
#172302
⑶求輸出電阻值Rout。（4 分）
#172303
⑴假如此三個邏輯反相器由高電位到低電位的延遲時間和由低電位到高電位的延遲時 間，如表 1 所示。畫出v1、v2和v3之波形，並將表 1 之數值標明在所畫的波形上。 根據所畫的波形，各求v1、v2和v3之 5 V高電位和 0 V低電位之時間。（10 分）
#172304
⑵假如此三個邏輯反相器由轉態電位到低電位的延遲時間、由轉態電位到高電位的 延遲時間（假設轉態電位為 2.5 V）和 0 到 100%之上升與下降時間，如表 2 所示。 畫出v1、v2和v3之波形，並將表 2 之數值標明在所畫的波形上。根據所畫的波形， 求v1、v2和v3之 5 V高電位和 0 V低電位之時間。（10 分）
#172305
⑴求R1、R2、R3、R4之值，使得vI =+5 V時，Q1的射極電流為 10 mA，Q3的基極電流為 10 mA，且Q3和Q4的無負載靜態電 流為 40 mA。（14 分）
#172306
⑵在輸入電壓約為 0 V 時，計算此電路由一 內阻為零的信號源推動時的輸出電阻。 （6 分）
#172307
⑴求第一級之輸入電阻值Rin1。（3 分）
#172308
