申論題

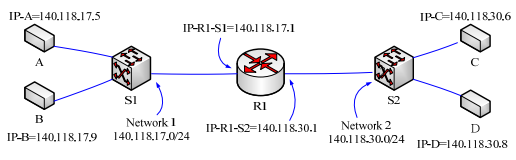

三、如下圖所示：一路由器（R1）和兩台 Ethernet 交換器（S1 和 S2），連接 4 台主機 （A, B, C, D），A 和 B 位於 140.118.17.0/24 子網路，其對外閘道為 140.118.17.1； C 和 D 位於 140.118.30.0/24 子網路，其對外閘道為 140.118.30.1。假設各主機已知其 他主機之 IP 地址，但各主機之 ARP 快取都是空的。

⑵在上述 IP 封包傳送之後，D 要回傳一 IP 封包給 B，請依序詳述 B, S1, R1, S2 和 D 之間的訊息交換流程。並請明確說明各訊息 MAC 和 IP 層的起始和目的地址。 （10 分）
