試卷：105年 - 105 地方政府特種考試_四等_電子工程：電子儀表概要#58813
科目：電子儀表概要
年份：105年
排序：0

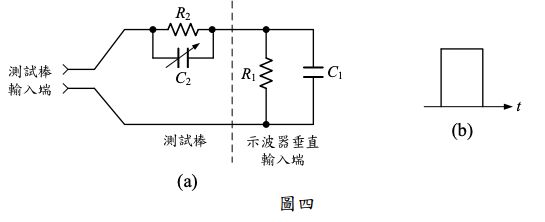

四、圖四為示波器的垂直輸入側與測試棒的連接示意圖，其中示波器垂直輸入側之內電阻 R₁ = 1 MΩ，內電容 C₁ = 30 pF；已知測試棒上的電阻 R₂= 9 MΩ，試回答下列問題：（每小題 10 分，共 20 分）

⑵如果測試棒輸入端輸入如圖四(b)所示的方波：1.當 R₂C₂ > R₁C₁時，試繪出在示波器上顯示的波形，並說明補償現象？ 2.當 R₂C₂ < R₁C₁ 時，試繪出在示波器上顯示的波形，並說明補償現象？
