題組內容

一、請推導高壓傳輸系統之實虛功潮流公式，並繪出【圖 1】標么化電力系統阻抗圖。
 (一) 請推導高壓傳輸系統之匯流排 1 及匯流排 2 之實虛功潮流公式，並回答下列問題，符 號假設如下：匯流排 1 電壓(V1 角度δ1)，匯流排 2 電壓(V2 角度δ2)及傳輸線 Line 阻抗 R + jX (X ＞＞ R)。

(1)解釋為何虛功傳輸取決於電壓大小？（5 分）

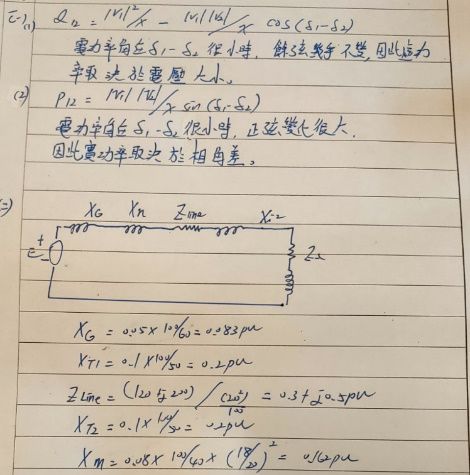

詳解 (共 1 筆)

詳解 提供者：hchungw
