試卷：101年 - 101年高等三級暨普通考高考三級_電力工程#26683
科目：電機機械
年份：101年
排序：0

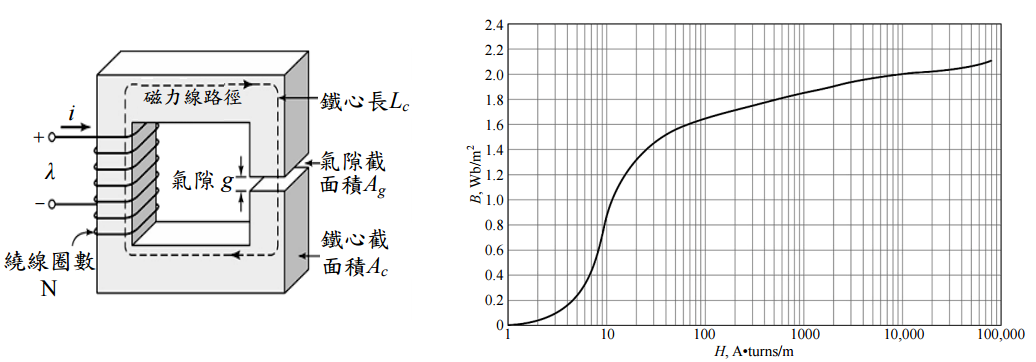

一、如下圖（左）之磁路，繞線圈數為N = 1500 匝，鐵心長、氣隙分別為L_c= 280 cm，g = 0.050 cm，而鐵心與氣隙截面積皆為A_c = A_g = 6 cm² 。已知空氣之導磁率為 μ0 = 4π×10^-7 H/m，且鐵心之DC磁化曲線如下圖（右）所示。試問：

1若欲使氣隙內之磁通密度達 1.2 Wb/m²，則鐵心內與氣隙內之磁場強度大小各為何？（10 分）
