10. 如圖【6】所示，4Ω消耗的功率為_________瓦特

詳解 (共 10 筆)

cckly709
cckly709
詳解 #4465415
2020/12/28

使用戴維寧定理，先移開4Ω

求出Vab

1.  先算Rth

電壓源短路，電流源開路

(電壓源短路，6Ω與短路線並聯。不需計算6Ω)

Rth=3Ω+5Ω=8Ω

2. 使用重疊定理算出Eth

A.先看電壓源(電流源開路)

最上面節點為25V

B. 再看電流源(電壓源短路，電流不過6Ω)

最上面節點為-10V

先壓升25V再壓降10V。Eth=15V

再把4Ω移回來，I=15V/(8Ω+4Ω)=1.25

4Ω消耗的功率為P=I2 R=(1.25*1.25)*4=6.25W




sqrt1089
sqrt1089
詳解 #4534012
2021/02/05

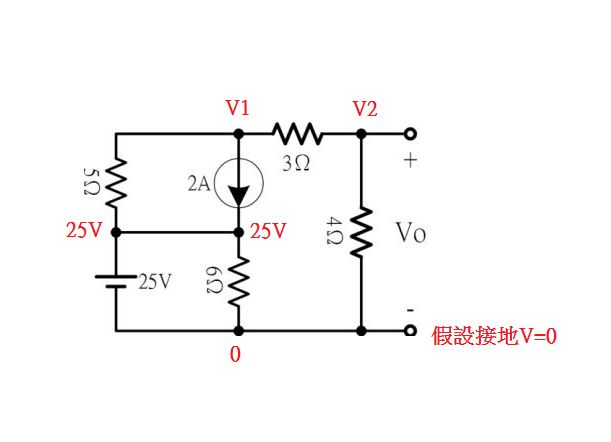

可用KCL，電流源上面假設V1，V0(+)為V2，V0(-) = 0，去解V1，V2

(V1-25)/5 + 2 + (V1-V2)/3 = 0

(V2-V1)/3 + V2/4 = 0

上面兩式求聯立，解V1V2

最後求出V1=8.75v，V2=5v，然後V2-0=Vo=5v，P = Vo^2/R = 5^2 / 4 = 25/4 = 6.25 (w)


Chris C
Chris C
詳解 #5618086
2022/09/24
求Eth時，拿掉4歐姆電阻，所以3歐姆電...








(共 65 字，隱藏中）
前往觀看
Shi Wanjan
Shi Wanjan
詳解 #4814498
2021/06/18
右邊的6歐姆被25V短路掉了所以忽略 ...
(共 200 字，隱藏中）
前往觀看
喵嗚
喵嗚
詳解 #5247674
2021/12/06


(共 1 字，隱藏中）
前往觀看
Eddie
Eddie
詳解 #4832527
2021/06/24
6.25
(共 6 字，隱藏中）
前往觀看
顏峰
顏峰
詳解 #4501905
2021/01/19

這題有複雜

亞倫艾佛森
亞倫艾佛森
詳解 #5283716
2022/01/01
Rth=3+5=8® Eth=v-25/...
(共 37 字，隱藏中）
前往觀看
sqrt1089
sqrt1089
詳解 #4533989
2021/02/05
1.25
(共 6 字，隱藏中）
前往觀看
OEO
OEO
詳解 #5021132
2021/08/18
25/12 2*5/12----15/12 5/4
