題組內容

填充題:

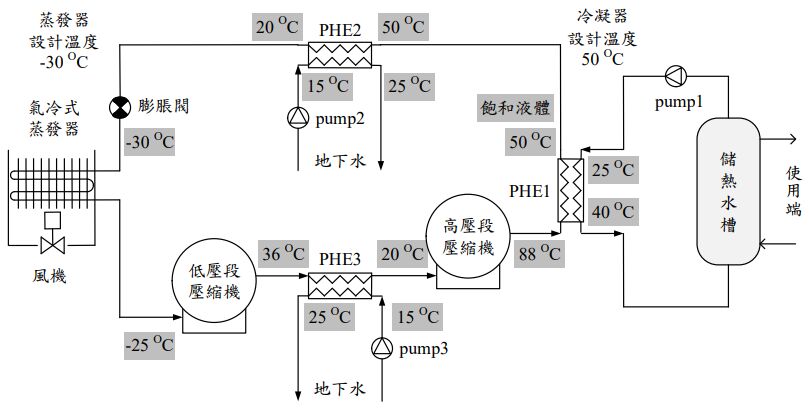

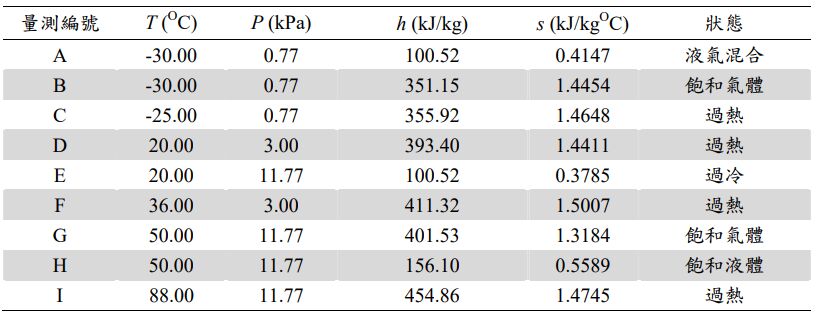

37.某實驗室 R-152a 二段低溫冷凍及儲熱系統,其系統示意圖及各量測點相關數據如下。

已知:氣冷式蒸發器,在空氣側量測到的能力為15 kW。

假設:(1)氣冷式蒸發器,冷媒側至空氣側之轉換效率 ?evap= 0.95;(2)板式熱交換器(PHE) 之轉換效率 ?PHE= 0.95;(3)等焓膨脹;(4)冷媒管及水管,皆無摩擦損失;(5)水泵散熱所產生之熱傳遞得以不計;(6)水的比容不隨溫度而改變,vwater = 0.001 m3 /kg, 水的定壓比熱不隨溫度而改變,cP,water = 4.184 kJ/kg·℃。

請求出:

(1) 冷媒側各元件之入、出口之比焓差值(取正值): 低壓段壓縮機(Δhcomp,L)      (37)      kJ/kg,高壓段壓縮機(Δhcomp,H)      (38)      kJ/kg,氣冷 式蒸發器(蒸發過程)(Δhevap)      (39)      kJ/kg;PHE1(ΔhPHE1)      (40)      kJ/kg,PHE2(ΔhPHE2)      (41)      kJ/kg,PHE3(ΔhPHE3)      (42)      kJ/kg。

42
