無年度 - 07900 油壓丙級工作項目 01：識圖#18665

科目：技檢◆油壓-丙級 | 選擇題數：87 | 申論題數：0

試卷資訊

所屬科目：技檢◆油壓-丙級

選擇題 (87)

1. 下列何者為排洩管路

。

2.

左圖符號為何種管路 (A)排洩管路(B)引導管路(C)主管路(D)可撓管路。

3.

左圖符號為何種管路 (A)主管路(B)可撓管路(C)排洩管路(D)引導管路。

4. 下列何者為兩管路交叉，沒有連接的狀態

5. 下列何者表示連接到油箱的管路，管的端部在液面之下

。

6. 下列何者為雙向變排量式液壓泵

7.

符號為 (A)擺動式液壓缸(B)擺動式氣壓缸(C)雙動型液壓缸(D)氣壓馬達。

8. 下列何者為單向流動變排量式液壓馬達

9.

左圖為 (A)單段泵(B)雙連泵(C)兩段泵(D)複合泵之符號。

10.

左圖為 (A)兩段泵(B)雙連泵(C)複合泵(D)壓力補償式可變排量型泵之符號。

11. 下列何者為單緩衝型液壓缸

12. 下列換向閥之作動方式何者為人力式

13.

左圖係表示換向閥之作動方式，下列敘述何者為正確 (A)機械輥子式(B)人力手柄式(C)人力按鈕式(D)電磁式。

14.

左圖係表示換向閥之作動方式為 (A)機械式(B)人力式(C)引導壓式(D)電磁式。

15.

左圖係表示下列哪一種控制閥 (A)直動式溢流閥(relief(B)valve)(C)引導動作型溢流閥(relief(D)valve) 引導型減壓閥直動型減壓閥。

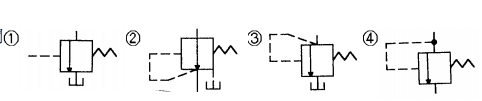

16. 下列何者為卸載閥

17.

左圖為 (A)卸載閥(B)順序閥(C)溢流閥(D)壓力開關之符號。

18.

左圖為壓力控制閥之符號，該閥為 (A)內部引導、內部排洩(B)外部引導、內部排洩(C)外部引導、外部排洩(D)內部引導、外部排洩。

19.

左圖為 (A)抗衡閥(B)制動閥(剎車閥)(C)溢流閥(D)引導動作型減壓閥之符號。

20.

左圖為 (A)孔口(B)阻流管(C)快速接頭(D)止回閥之符號。

21.

左圖為 (A)減壓閥(B)卸載閥(C)溢流閥(D)順序閥之符號。

22. 下列何者為附壓力與溫度補償的流量控制閥

23.

左圖為 (A)集流閥(B)分流閥(C)分流集流閥(D)減速閥之符號。

24.

左圖所示換向閥，中位流路模式名稱為 (A)中位開路型(B)中位串聯型(C)中位閉路型(D)中位入口閉路型。

25.

左圖所示為幾口幾位換向閥 (A)三口三位(B)三口二位(C)四口三位(D)四口二位。

26. 下列何者為外部排洩之引導操作止回閥

27. 下列何者為四口三位中位全開之換向閥

28.

左圖為 (A)快速接頭(B)梭動閥(C)止回閥(D)雙壓閥之符號。

29. 下列何者為兩側附有止回閥之快速接頭

30. 下列何者可視為二通口節流閥

31. 下列何者為油壓蓄壓器之符號

32. 下列何者為流量計之符號

33. 下列何者為加熱器之符號

34.

左圖為 (A)加熱器(B)冷卻器(C)潤滑器(D)過濾器之符號。

35. 下列何者為附單側止回閥之快速接頭

36. 下列何者為液壓系統壓力源之符號

37. 下列何者為油槽(油箱)之符號

38.

左圖為 (A)流量計(B)壓力計(C)溫度計(D)油面計之符號。

39. 下列何者為油面計之符號

40.

左圖為 (A)回轉速度計(B)扭矩計(C)累加流量計(D)溫度計之符號。

41. 下列何者為重力式蓄壓器之符號

42.

左圖為 (A)單動型增壓缸(B)複動型(連續型)增壓缸(C)單動型氣液轉換器(D)複動型（連續型）氣液轉換器之符號。

43.

在控制電路圖中，左圖為何種開關之 a 接頭 (A)壓力開關(B)按鈕開關(C)極限開關(D)延時開關。

44.

在控制電路圖中，左圖為何種開關之 a 接點 (A)極限開關(B)按鈕開關(C)壓力開關(D)延時開關。

45. 在控制電路圖中，下列何者為繼電器之 b 接點

46. 下圖的邏輯方程式是

47. 下列何者為接地

48. 下列何者為安培計

。

49. 下列何者為乾電池

。

50. 電磁線圈之英文代表符號為 (A)SOV(B)SOL(C)SOY(D)SOR。

51. 蜂鳴器之英文代表符號為 (A)BL(B)BC(C)BB(D)BZ。

52.

左圖所示邏輯閘，當輸入 X₁ ＝0，X₂ ＝0，則輸出 Y 是 (A)1(B)0(C)11(D)10。

53.

左圖所示邏輯閘，當輸入 X₁＝0，X₂ ＝0，則輸出 Y 是 (A)0(B)1(C)11(D)10。

54.

左圖所示邏輯閘為 (A)及(AND)閘(B)或(OR)閘(C)反或(NOR)閘(D)否定(NOT)閘之符號。

55. 下列何者為反及閘(NAND)之邏輯符號

。

56.

左圖符號之意義係表示 (A)固定電阻器(B)感壓線圈(C)可變電阻器(D)可變感應線圈。

57. 下列何者為流量計之符號

。

58. 下列何者為四口二位換向閥

59.

左圖在控制電路中，為下列何種元件電磁線圈之符號 (A)壓力開關(B)繼電器(C)定時器(D)電磁接觸器。

60.

左圖為 (A)O型襯墊(B)V型襯墊(C)U形襯墊(D)X型襯墊之符號。

61.

左圖符號表示為 (A)液壓泵(B)過濾器(C)蓄壓器(D)液壓缸。

62.

左圖符號表示 (A)固定節流閥(B)卸載溢流閥(C)分流閥(D)內部排泄引導操作止回閥。

63.

左圖符號表示為 (A)電磁開關(B)按鈕開關(C)蜂鳴器(D)電動機。

64. 下圖符號表示為 (A)溢流閥(Reliefvalve)（內部導引、外部排泄）(B)溢流閥（外部導引、內部排泄）(C)溢流閥（內部導引、內部排泄）(D)溢流閥（外部導引、外部排泄）。

65.

左圖符號表示為 (A)指示計(B)稽納二極體(C)PNP(D)電晶體矽控整流器。

66.

左圖之配衡閥符號表示 (A)內部導引、內部排洩(B)外部導引、外部排洩(C)外部導引、內部排洩 (D)內部導引、外部排洩。

67.

左圖所示邏輯方程式為

68. 一般工程圖最常用第幾角法 (A)一、四(B)二、三(C)一、三(D)二、四。

69.

左圖符號表示為 (A)OR(B)NOT(C)AND(D)串聯電路。

70.

左圖符號表示為 (A)溫度計(B)冷卻器(C)潤滑器(D)排水器。

71.

左圖符號表示為 (A)加熱器(B)流量計(C)潤滑器(D)排水器。

72.

左圖符號表示為 (A)蓄壓器(B)液壓油箱(C)電動機(D)調整器。

73.

左圖電子元件符號為 (A)光電晶體(B)電感(C)OP放大器(D)電解式電容。

74.

左圖符號為 (A)互斥反或閘(B)互斥或閘(C)反或閘(D)反及閘。

75.

左圖符號表示為 (A)a(B)b(C)c(D)d 接點。

76.

左圖符號為 (A)閉止閥(B)分流閥(C)節流閥(D)止回閥。

77.

左圖符號為 (A)AND(B)NOR(C)OR(D)NOT 電路。

78.

左圖符號表示為 (A)溫度器(B)油面計(C)溫度調節(D)壓力計。

79.

左圖符號表示為 (A)排水器(B)油面計(C)壓力計(D)冷卻器。

80.

左圖符號表示為 (A)排水器(B)油面計(C)溫度調節(D)流量計。

81.

左圖符號表示為 (A)過濾器(B)油面計(C)溫度調節(D)冷卻計。

82.

左圖符號表示為 (A)雙動雙桿型液壓缸(B)附彈簧回行之單動液壓缸(C)單動雙桿型無彈簧液壓缸 (D)雙緩衝型液壓缸。

83.

左圖符號表示為 (A)液壓源(B)蓄壓器(C)過濾器(D)排水器。

84.

左圖符號表示為 (A)管路交叉(B)快速接頭拆除狀態(C)迴轉接頭(D)撓性管。

85.

左圖符號表示為 (A)差動型液壓缸(B)複動型液壓缸(C)蓄壓器(D)雙緩衝型液壓缸。

86.

左圖符號表示為 (A)通油管路(B)撓性管(C)卸油管(D)主管路。

87.

左圖符號表示為 (A)管路在油中(B)管路較油面為高(C)導引管路(D)預壓油箱。

申論題 (0)
