輸配電學
> 100年 - 100年一般警察人員、100年警察人員、100年交通事業鐵路人員考員級_電力工程#33905
100年 - 100年一般警察人員、100年警察人員、100年交通事業鐵路人員考員級_電力工程#33905
科目：
輸配電學 |
年份：
100年 |
選擇題數：
0 |
申論題數：
6
試卷資訊
所屬科目：
輸配電學
選擇題 (0)
申論題 (6)
【已刪除】一、下圖所示交流電路中，電源電壓V之瞬時式為v(t) = 1414.4cos(ωt)伏特（V）。⑴試分別求出電流I、I
R
及I
X
的瞬時式﹔
⑵試問總電流I與電源電壓V的相角差為何？電流相 位為超前或落後？（20 分）
二、一實心圓柱狀鋁導線長 25 km，截面積為 336,400 圓密爾（cmil），已知其在 20℃ 時的電阻係數為 2.8 ×10
-8
Ω -m，試求此鋁導線在 20℃時的直流電阻值R
dc
。（20 分）

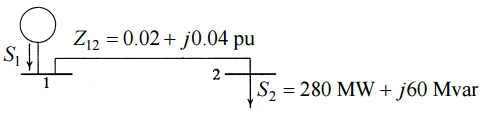

【已刪除】三、有一電力系統如下圖所示，母線 1 是匱乏母線（slack bus），且V
1
= 0.1∠0 ° pu；母線 2 是負載母線（load bus），且S
2
= 280MW+j60Mvar 。輸電線阻抗以100 MVA 為基準為 Z
12
= 0.02+j0.04 pu。若經數次疊代後，母線 2之電壓收歛為V
2
==0.090 −j0.010 pu，試 求S
1
及輸電線之實功率與虛功率耗損。（20 分）
四、某一發電機之額定為 100 MVA、20 kV，其 X''
d
= X
1
=X
2
= 20%、X
0
=5% ，中性 點係透過 0.32 Ω之電抗器接地。X''
d
、X
1
、X
2
及X
0
分別代表此發電機的次暫態電抗 、正序電抗、負序電抗及零序電抗。當此發電機在額定電壓下做無負載運轉，且 尚未與系統併聯時，在其輸出端點發生單相接地故障。試求故障相之次暫態故障 電流。（20 分）
五、超高壓輸電線路（EHV lines）常採用成束導體（bundle conductors），即每相使用 超過 1 條之導線，其主要目的與效益何在？請簡要條列之。（20 分）
