100年 - 100 鐵路特種考試_高員三級_電力工程：電機機械#27310

科目：鐵路◆電機機械(概要) | 年份：100年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：鐵路◆電機機械(概要)

選擇題 (0)

申論題 (4)

【已刪除】一、一個額定為 2 kVA 之單相變壓器的一、二次側額定電壓比值為 100 V：500 V，若將其 分別進行開路及短路測試後，以此變壓器額定為基準所得到的量測數據標么值如下：  試求當將此一變壓器之高壓側連接至一 125 Ω 之電阻負載，同時適當調整一次側的 電源電壓，使此一電阻負載的端電壓為 500 V 時，變壓器的操作效率及電壓調整率 各為多少%？（25 分）

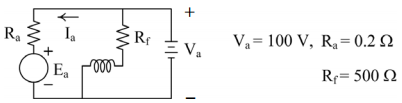

【已刪除】二、將一台如下圖所示之直流並激式電動機操作於無載運轉時，其轉速為 1000 轉/分 （rpm）而電樞電流Ia為 0 A；若在不改變輸入電壓Va的情況下，增加電動機的機械 負載而使得其轉速降為 990 rpm時，則電樞電流Ia將升高至多少A？而電動機此時的 操作效率又為多少%？（25 分）
三、一台額定為 380 V、60 Hz之三相四極鼠籠式感應電動機其等效至定子側的相關電路 參數如下：定子線圈電阻rs＝0.075 Ω、定子線圈漏電抗xls＝0.1 Ω、轉子線圈電阻rr ' ＝0.075 Ω、轉子線圈漏電抗xlr '＝0.1 Ω、磁化電抗xm＝12.5 Ω，電機的鐵芯損失及轉 軸機械損失則可以忽略。試求當電動機操作於轉差率為 3%時的定子線圈電流為多 少A？而此時的操作效率又為多少%？（25 分）
四、將一 4 kVA、380 V、60 Hz、Y 型連接之三相同步電動機與一吸收 2.55+j1.58 kVA 的電感性負載並聯至額定電壓源。若此並聯組合的等效功率因數為 1.0，而同步電 動機的定子繞組電流大小為額定值，試求此同步電動機的操作功率因數及定子側實 功需求？（25 分）
