101年 - 101 專技高考_機械工程技師：機動學與機械設計#26489

科目：機動學與機械設計 | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機動學與機械設計

選擇題 (0)

申論題 (7)

一、請繪圖說明齒輪之干涉現象並提出避免干涉的方法。（10 分）
二、有一對互相嚙合的外接正齒輪，壓力角為 20°，主動輪齒數為 16、節圓半徑為 40 mm、齒冠圓半徑為 45 mm；被動輪齒數為 24、節圓半徑為 60 mm、齒冠圓半徑 為 65 mm，請計算並說明該組齒輪自接觸至脫離是否有干涉現象？（15 分）

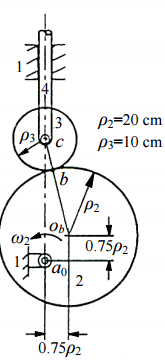

【已刪除】三、請計算下圖之凸輪傳動機構，當凸輪轉速ω 2 = 300 rpm 時，其從動件速度為若干？ （20 分）
⑴彈簧常數（spring constant）K 為若干？（5 分）
⑵彈簧被壓實所需之力為若干？（10 分）
⑶基於修正顧德曼理論（Modified Goodman Theory），其設計之安全因數為多少？ （15 分）

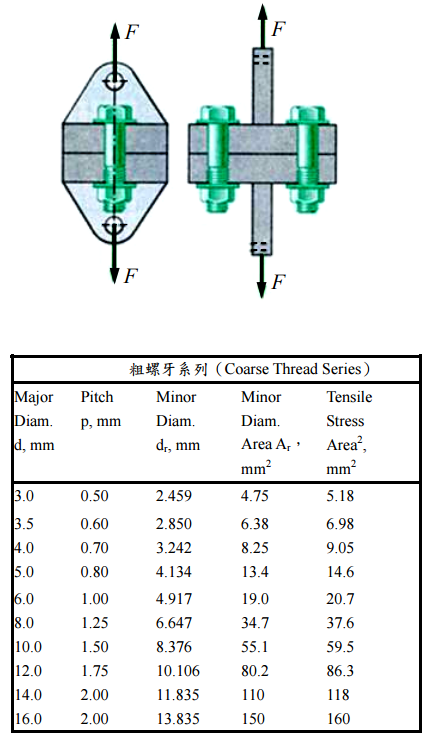

【已刪除】五、下圖所示為一用螺栓將二元件鎖固螺栓接頭，即，用以支撐一外力F = 10 kN。該接 頭之螺栓彈簧率（Spring Rate）為Kb，元件之彈簧率為螺栓的 4 倍，即Km = 4Kb。 請決定至少要加多少預力（Preload）於螺栓上以確保該螺栓的最大根部（Root）應 力小於 65%的降伏強度（Yield Strength），且該螺栓接頭不會分離。另，螺栓的降 伏強度為 240 MPa，不考慮螺栓根部的應力集中影響。（25 分）
