101年 - 101 鐵路特種考試_高員三級_電力工程：電機機械#26453

科目：鐵路◆電機機械(概要) | 年份：101年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：鐵路◆電機機械(概要)

選擇題 (0)

申論題 (4)

一、一台額定為 2.0 kVA，250 V：400 V，60 Hz 之理想單相變壓器的低壓側連接至一個250 V，60 Hz 的電源，而其高壓側則連接了一個需消耗 2.0 kVA，功因為 0.8 滯後的電感性負載。若希望由電源所供應的電流之操作功因維持為 1.0，則在此一變壓器的低壓側必須並聯的等效電容為多少法拉（F）？（25 分）
二、有一台額定為 3 V 之永磁式直流電動機，已知其電樞電阻為 0.2 Ω，且其操作時的機械及摩擦損失及磁飽和效應可以忽略，則在其轉子提供 1.2 W 的機械功率輸出時，其轉速為 1500 轉/分（rpm）；若當其轉子提供 1.5 W 的機械功率輸出時，則其轉速將變為多少 rpm？（25 分）
三、如果將一台三相 Y 型連接之繞線式轉子感應電動機的轉子三相線圈開路，且在轉軸不接機械負載的情況下，試說明在此狀況下該電動機是否能夠啟動並開始旋轉？而另一方面，若將其轉子三相線圈相互短路連接，並保持在相同不接機械負載的情況下，試說明此狀況下此電動機是否能夠啟動並開始旋轉？（25 分）

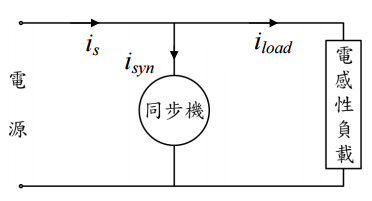

【已刪除】四、針對一台三相八極額定為 6 kVA，380 V，60 Hz，而線圈為Y型連接之同步電動機，假設其每相線圈電阻rs非常的小而可以忽略，而每相同步電抗xs＝3Ω。如下圖所示，若將此同步機與一需消耗 (5+3 j )( kVA的電感性三相負載並聯接至三相電壓源，同時適當地調整此一發電機的激磁，以使同步機在輸入額定電流大小的前提下，能夠將電源端的功因維持為 1.0。試求此時該同步機輸入電流isyn的大小及功因。（25 分）
