102年 - 102 身心障礙特種考試_三等_電力工程、電子工程：電子學#44278
科目：
電子學 |
年份：
102年 |
選擇題數：
0 |
申論題數：
10
試卷資訊
所屬科目：
電子學
選擇題 (0)
申論題 (10)
㈠請說明此電路之功能（10 分）；
㈡若將二極體 D
1
與 D
2
的方向全部顛倒，則此電路還能正常運作嗎？若可，請一樣說明其功能。 （5 分）

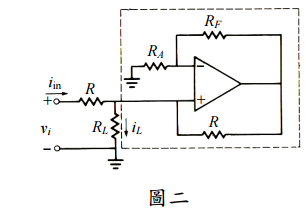

【已刪除】二、圖二使用理想之運算放大器且 R
F
＝R
A
，請推導輸出電流 i
L
與輸入電壓 v
i
間的關係。 （20 分）
㈠屬於那一類功率放大器？請說明理由。（5 分）
㈡假設 L 很大、R
E
與 R
coil
（L 的寄生電阻）很小且遠小於 R
L
、輸出電流為弦波式（ Sinusoidal），則在最大輸出擺幅（Output Swing）的情形下，求出此放大電路之最 大功率轉換效率（Power Conversion Efficiency）。（15 分）
㈠該開路放大器 A 是否穩定？它有幾個極點（Pole）與零點（Zero），位於何處？ 請詳細說明。（10 分）
㈡若迴授係數 β 與頻率無關，且此迴授系統需要 45° 之相位邊限（Phase Margin）， 請問 β 需設定為多少？（10 分）
【已刪除】㈠請畫出以 CMOS 場效電晶體組成之互斥或閘（XOR）：Y=A⊕ B，其中該互斥或 閘可使用
等四種輸入訊號。（15 分）
㈡請以數量最少的反及閘（NAND）來實現該互斥或閘。只需畫出全部以反及閘組 成之該數位邏輯電路便可，不須繪出如㈠中以場效電晶體組成之詳細 CMOS 電 路。（10 分）
