102年 - 102 身心障礙特種考試_三等_電力工程、電子工程：電子學#44278
> 申論題
題組內容

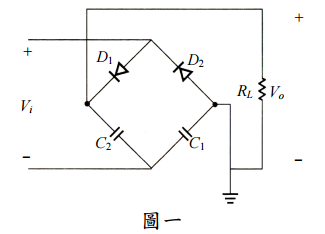

一、圖一之電路全部使用理想二極體，且電容 C
1
、C
2
與負載電阻 R
L
都相當大，可以忽 略充放電流對電容跨壓的影響。則
㈡若將二極體 D
1
與 D
2
的方向全部顛倒，則此電路還能正常運作嗎？若可，請一樣說明其功能。 （5 分）
相關申論題
㈠請說明此電路之功能（10 分）；
#145365
㈠屬於那一類功率放大器？請說明理由。（5 分）
#145367
㈡假設 L 很大、RE 與 Rcoil（L 的寄生電阻）很小且遠小於 RL、輸出電流為弦波式（ Sinusoidal），則在最大輸出擺幅（Output Swing）的情形下，求出此放大電路之最 大功率轉換效率（Power Conversion Efficiency）。（15 分）
#145371
㈠該開路放大器 A 是否穩定？它有幾個極點（Pole）與零點（Zero），位於何處？ 請詳細說明。（10 分）
#145368
㈡若迴授係數 β 與頻率無關，且此迴授系統需要 45° 之相位邊限（Phase Margin）， 請問 β 需設定為多少？（10 分）
#145372
㈡請以數量最少的反及閘（NAND）來實現該互斥或閘。只需畫出全部以反及閘組 成之該數位邏輯電路便可，不須繪出如㈠中以場效電晶體組成之詳細 CMOS 電 路。（10 分）
#145373
#145374
(二) = 5 V ， = 0 V 時， =?
#561019
(一) = 0 V 時， ？
#561018
四、圖四為一個串並（Series-Shunt）回授放大器電路，電路中 npn BJT 電晶體 Q1 與 Q2 的參數如下 ：β1=β2 = 100 ， = 10 mA/V ， = 10 kΩ ， = ∞ 。 電路中 ， = 20 kΩ ， = 20 kΩ ， R1 = 2 kΩ ， R2= 18 kΩ 。請計算：電壓增益 、輸入電阻 與輸出電阻 。
#561017
