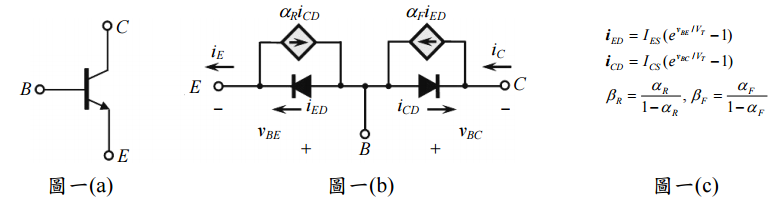

【已刪除】一、圖一(a)NPN 電晶體之埃伯斯莫爾（Ebers-Moll）模型如圖一(b)，電流之數學式與電流 增益β
F
、β
R
、α
F
與α
R
之關係如圖一(c)，其中 I
ES
、I
CS
分別為 E-B 與 C-B 接面之飽和電 流（saturation current），V
T
=25 mV 為熱能電壓（thermal voltage）。當電晶體工作 於主動區，推導電晶體在偏壓點 V
BEQ
、I
CQ
之小信號轉導（transconductance）g
m
。 （10 分）
⑴求算 V
1
、V
2
。（10 分）
⑵求算 V
3
。（10 分）

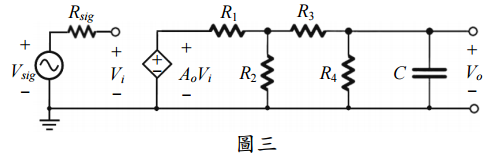

【已刪除】三、圖三電路中 R
sig
=R
1
=R
2
=R
4
=10 kΩ，R
3
=5 kΩ，A
o
= –10
3
V/V，C=20 pF， 求 A
v
(s)=V
o
/V
sig
。（10 分）
⑴求算放大器電壓增益 A
vf
= V
o
/V
s
。（5 分）
⑵求算由 Rs 往右側看之迴授放大器輸入電阻 R
if
。（5 分）
⑶求算由 RL 往左側看之迴授放大器輸出電阻 R
of
。（10 分）

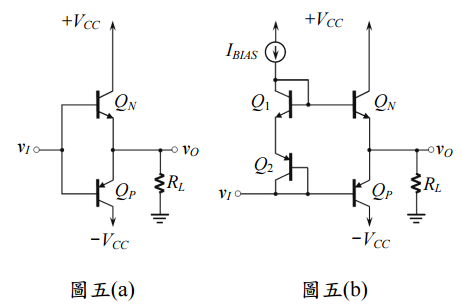

【已刪除】五、圖五(a)與圖五(b)之 AB 類放大器中，±VCC =±5 V，Q
N
與 Q
P
在飽和時|V
CE
|=0.3 V，且 其|V
BE
|達 0.7 V 始導通，以 v
I
為橫軸，v
O
為縱軸，在–6 V 至+6 V 之間，畫出圖五(a) 與圖五(b)電路之 v
I
-v
O
轉換特性（transfer characteristic），標示特性曲線之各轉折點。 （20 分）
⑴ Y = AB + CD ，並解釋電路之工作原理。（10 分）
【已刪除】 ⑵ Y =
，並解釋電路之工作原理。（10 分）
