104年 - 104 淡江大學轉學考工程力學#53166

科目：轉學考-工程力學 | 年份：104年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：轉學考-工程力學

選擇題 (0)

申論題 (5)

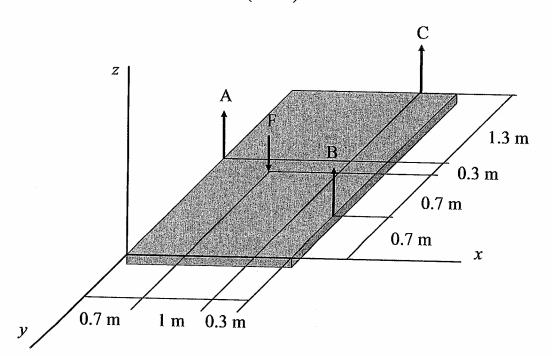

【已刪除】1.有一平板質量102 kg，如下圖所示，被三根繩子(A、B、C)懸吊著，且該平板又承受一個 2kN的重物(F)，請求出每根繩子的拉力。(20%)

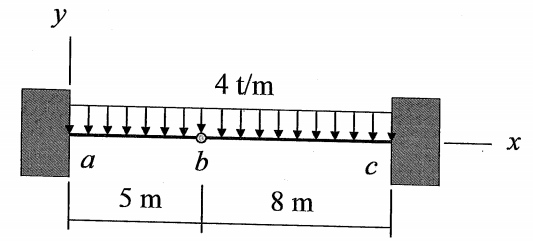

【已刪除】2.有一靜不定樑，如下圖所示，其中b點為鉸鍊，已知b點的剪力為+8.17 t，請使用函數法晝出其剪力和彎矩圖。（20%)

【已刪除】3. 一台太空梭如下圖所示，假設因為空氣阻力造成太空梭的減速率為g = 6x10^-5v² m/sec²，其中v為太空梭的速率。若在太空梭於v= 120 m/sec時關閉引擎，請求得太空梭在速率減至 v = 60 m/sec時太空梭滑行的距離。（20 %)

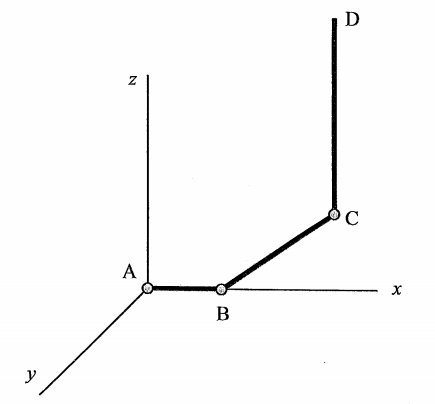

【已刪除】4.有一個三連桿機構如下圖所示，AB桿長1 m、BC桿長2 m、CD桿長3 m，AB桿以角速度1j繞少軸旋轉，BC桿相對於AB桿的角速度為2i，而CD桿相對於BC桿的角速度為3k，請求得圖示瞬間D點的絕對速度。（20 %)

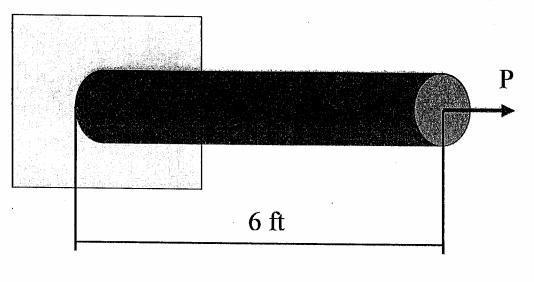

【已刪除】5. 一根鋼桿( E= 30✖l0⁶ psi)如下圖所示，其直徑為0.85 in，在製造過程中必須獲得100 in-lb 的彈性應變能，若假設永久變形的安全係數為5，請求得該鋼桿材料的降伏強度。（20%)
