104年 - 104 高等考試_三級_醫學工程：醫學儀表及測量#39585

科目：醫學儀表及測量 | 年份：104年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：醫學儀表及測量

選擇題 (0)

申論題 (11)

⑴在 A 感覺神經細胞，B 運動神經細胞與 C 肌肉細胞等可興奮細胞產生生理電氣訊號（靜止膜電位與動作電位）的產生機制與傳導方式。

⑵在 A 感覺神經細胞訊號，B 運動神經細胞訊號與 C 肌肉細胞訊號上如何進行訊號調變以反應外界刺激強度大小與時間長短，並因應神經細胞與肌肉細胞在功能上的差異而產生的訊號變化。

⑴在穩定狀況下此電極－電解質介面（electrode-electrolyte interface）存在半電池電位（half-cell potential）的原因與影響因素。（5 分）

⑵為能完成量測電路，需要有一參考電極，請說明使用銀/氯化銀（Ag/AgCl）參考電極相較於氫氣電極或汞電極之優缺點。（5 分）

⑶此電極－電解質介面（electrode-electrolyte interface）的電氣表現可以以圖二(a)的等效電路來表示，經實際以高阻抗計量測後所得到的阻抗頻率響應圖如圖二(b)所示，試依此圖型推算等效電路中 Rd，Cd，與 Rs 之數值。（10 分）

⑴如何藉由圖三(a)所示名詞評估不同感測器的效能，請說明下列名詞的定義與評估方式：1 Noise；2 LOD；3 LOQ；4 LOL；5 Slope。

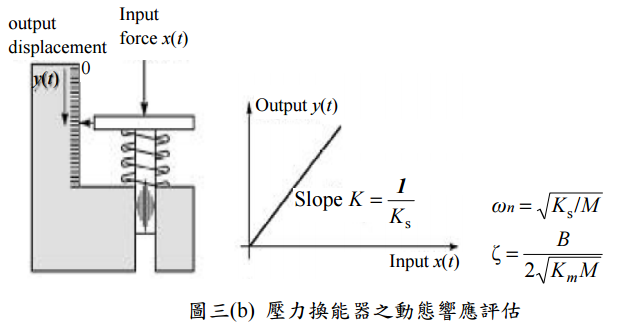

【已刪除】 ⑵針對多數具有時變特性（time varying signal），必須考慮感測器的動態響應，一般可以常微分方程式（ordinary differential equation）進行動態行為的分析與預測，試以二階微分方程式

，說明如圖三(b)一具有彈性係數為 K _s 的彈簧式壓力換能器（ pressure transducer ）對於外加質量 M ，如何藉由阻力 B 的調整以在施加一 unit step 力量時獲得最佳的動態響應。

⑴一理想生理放大器所應具備的電氣特性，與使用實際放大器時所遭遇的問題與克服方法。

⑵在使用非侵入式電極貼片量測生理訊號（如肌電圖或眼電圖）時，因電極介面存在直流半電池電位（half cell potential）的影響，若直接放大輸入訊號易造成放大器的輸出飽和，試請設計如圖四之一放大倍率為 10 的反相放大器電路，以移除疊加於 ± 1 V 訊號上的 ± 5 V 直流偏壓（offset），請推導 vo = f（v_i , v_b）之函數式並計算出 R_b, R_f。

⑴請說明臺灣現行醫療器材查驗登記法規中，如何進行醫療器材的分類管理。（5 分）

⑵針對醫療儀器的電性安全，一般國際間多以 ISO 60601-1 國際標準進行電性安全評估（美國以 AAMI ES-1），其用意在於避免因為錯誤電流或漏電流對人體（患者與其周圍的照護人員）產生不必要的傷害，請說明：（15 分） 1因巨電殛（macro shock）與微電殛（micro shock）的成因差異與影響。 2影響這些傷害的主要因素。 3針對這些不同可能傷害的阻絕設計方法。
