> 105年 - 105年關務特考三等電子學與電路學#50082
105年 - 105年關務特考三等電子學與電路學#50082
科目：
1.電路學 2.電子學 |
年份：
105年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
1.電路學 2.電子學
選擇題 (0)
申論題 (5)

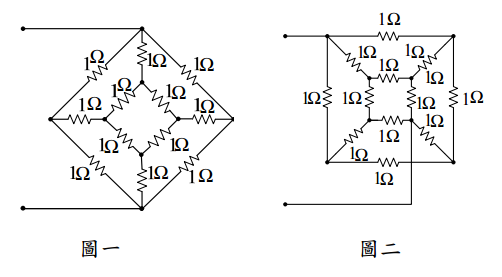

【已刪除】一、試以對稱觀念求解下列二電路（圖一及圖二）之等效電阻。（20 分）

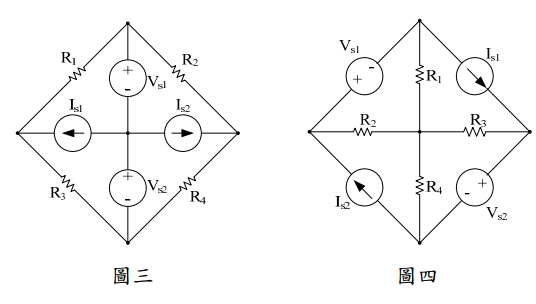

【已刪除】二、試寫出圖三之網目電流方程式及圖四之節點電壓方程式。（20 分）

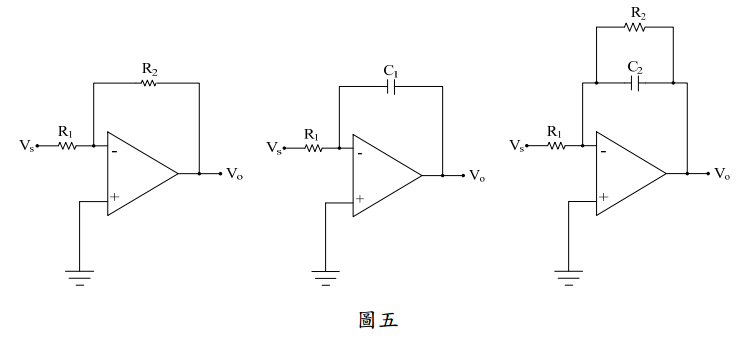

【已刪除】三、試以運算放大器（Operational Amplifier）為主動元件的三個基本電路（如圖五）實現型 式為
之二階轉移函數，其中 a
0
、a
1
、a
2
及 b
1
為實常數。（20 分）

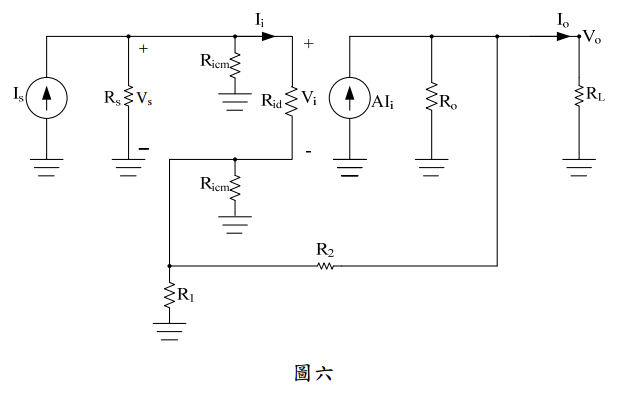

【已刪除】四、請以迴授觀念求解圖六電路之輸出電壓 V
o
與輸入電壓 V
s
之關係。（20 分）
【已刪除】五、請針對圖七之電晶體電路進行直流分析（DC Analysis）。（20 分）
