所屬科目：1.電路學 2.電子學
一、一顆 12 V 的積納二極體（zener diode），係在測試電流（test current）為 30 mA 的條件下展示其標稱電壓（nominal voltage），在該測試電流下的增量電阻（incremental resistance）設定為 7Ω。試求該積納二極體模型 之電壓 Vz0，並求出該二極體在測試電流分別為 10 mA、100 mA 之積納二極體電壓。（25 分）

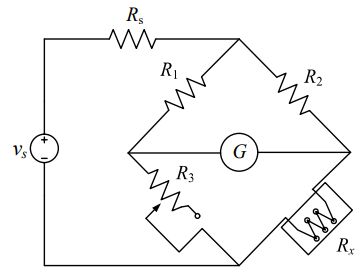

二、如下圖所示的惠斯登電橋電路（Wheatstone bridge circuit）應用於測量應變計（strain gauge）的電阻值，已知圖中的固定電阻器 R1 = 4 kΩ、固定電阻器 R2 = 8 kΩ、可調電阻器 R3 為最大值 100Ω的線性電位計（linear taper）。如果發現應變計的電阻值 Rx 為 34.5Ω，當電橋平衡時，可調電阻器 R3 線性電位計之滑塊占整個滑塊行程多少百分比？（25 分）
三、一部連接在三相、240 V、60 Hz、負相序（negative phase sequence）電源的三相電動機，已知以兩瓦特計法（two-wattmeter method）量到的兩瓦特表讀數分別為 P1 = 1200 W、P2 =-400 W。假設該電動機是△型連接 （△-connected），且由三相電源所消耗的線路電流為 6 A。試求該電動機的輸入功率因數（input power factor）及其等效相阻抗（phase impedance）。（25 分）

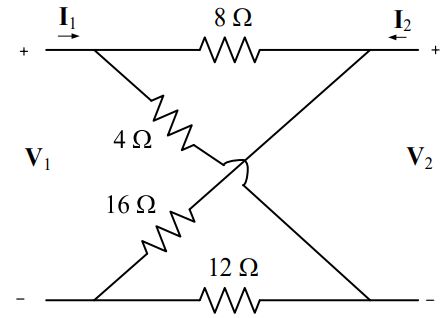

四、如下圖所示之雙埠網路（two-port network）。試求該雙埠網路的阻抗參數 （impedance parameters）。（25 分）
