所屬科目：1.電路學 2.電子學

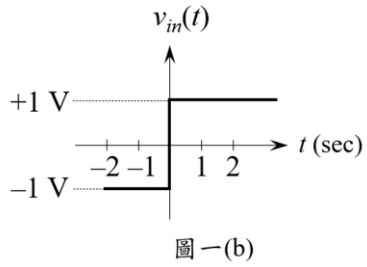

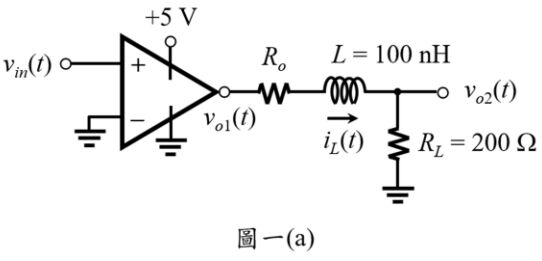

一、圖一(a)使用理想運算放大器，輸入訊號 vin(t)如圖一(b)，Ro = 50 Ω，求算 t ≥ 0 時之 vo1(t)、iL(t)與 vo2(t)波形數學式。（20 分）
二、圖二(a)與圖二(b)電路，BN 端埠接任意阻抗 ZL，從 AN端埠看進去的阻抗均相等，Cb = Cn = 1 μF，Ca = 2 μF，列式求算 C1、C2 與 C3，已知所有容值均為正。（20 分）

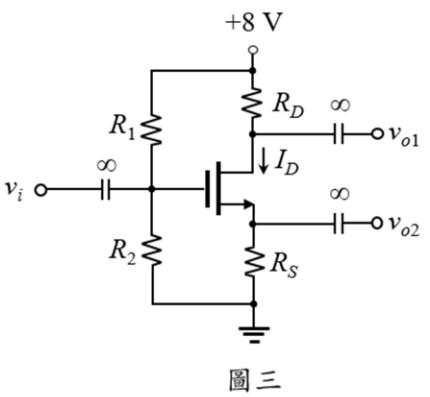

三、圖三 MOSFET 無 body effect，Vtn = 1 V，VA = ∞，ro = ∞，RD = 5RS = 10 kΩ， R1 = 5 MΩ，R2 = 3 MΩ，偏壓電流 ID = 0.5 mA，先確認電晶體之工作區， 再求算小訊號電壓放大倍率 Av1 = vo1/vi 與 Av2 = vo2/vi。（20 分）

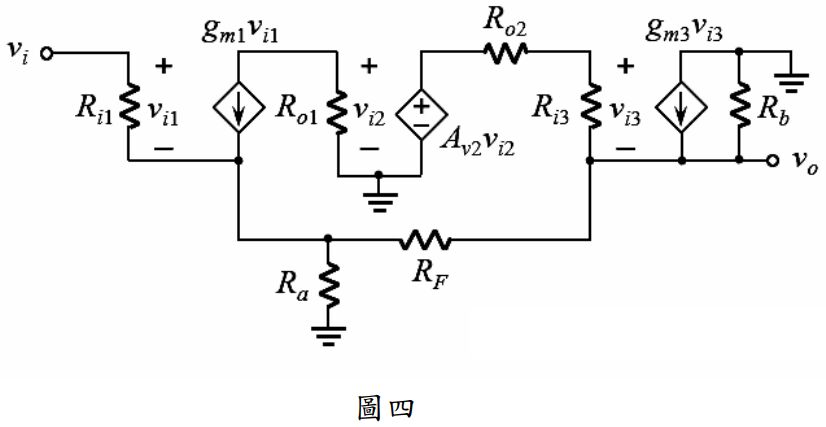

四、圖四串並回授放大器之回授網路由 RF = 24 kΩ 與 Ra = 1 kΩ構成。 gm1 = 4 mA/V，gm3 = 5.9 mA/V，Av2 = –25 V/V，Ri1 = 6 kΩ，Ri3 = 10 kΩ， Ro1 = 300 kΩ，Ro2 = 40 kΩ，Rb = 5 kΩ。以回授理論分析此電路，先建立沒有回授的基本放大器，其電壓增益為 Av = vo/vi，此 Av包含回授網路的負載效應。畫出基本放大器 Av 在輸入端與輸出端所看到的回授網路，並據以求算 Av 與完整串並回授放大器電路之增益 Avf = v o/vi。（20 分）
(二)以導線連結數個圖五(b)方塊，輸入訊號分別為輸入訊號 1 及輸入訊號 2，選擇線之訊號為選擇訊號 1。設計並畫出一個 4✖1 多工器，輸入訊 號為 A0、A1、A2、A3，選擇訊號為 S0、S1，輸出為 Y，當 S0S1 = 00, 01, 10, 11 時，Y 分別為 A0、A1、A2、A3，並以 4×1多工器輸出 Y 之布林代數式驗證所設計電路的正確性。（15 分）
