105年 - 105年關務特考四等機械原理概要#50258

科目：機械原理（機械概論、大意） | 年份：105年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (4)

【已刪除】一、如圖所示，貫穿螺栓在鎖緊工件之範圍，包括未具螺紋部分（長度為 l_d ，大徑面積為 A_d ）及具有螺紋部分（長度為 l_t ，等效拉伸面積為 A_t ）。若螺栓材料的彈性模數為 E，試根據虎克定律（Hooke’s law）及串聯彈簧模式，推算貫穿螺栓在鎖緊工件長度範圍之彈簧常數。（25 分）

二、鏈輪傳動時，會因為弦線作用（chordal action）而產生噪音及震動。試說明降低弦線作用的可用方式。（25 分）

三、某四連桿機構 ABCD 為「葛拉斯霍夫機構」（Grashof mechanism），其中， AB 桿、 BC 桿、CD 桿及 AD 桿的長度分別為 l_s 、 l_l、 l _p 及 l_q ，且 l_s < l _p< l _q < l_l 。若欲形成「雙曲柄機構」（double crank mechanism），試說明固定桿、輸入桿位置及桿長度必須滿足的條件。（25 分）

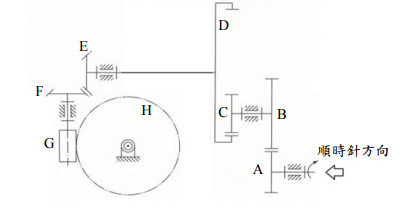

四、如圖所示之齒輪系，正齒輪 A 為輸入端，轉速為 1725 rpm（從右方視之，順時針方向），正齒輪 B 與正齒輪 C 為複式齒系，內齒輪 D 與傘齒輪 E（右旋螺旋傘齒輪）為複式齒系，傘齒輪 F 與蝸桿 G（左旋雙線蝸桿）亦為複式齒系，蝸輪 H 位於輸出軸。各齒輪之齒數如下：T_A = 25、T_B = 30、T_C = 25、T_D = 75、T_E = 32、T_F = 30、T_H = 60，試求傘齒輪 F 的螺旋方向（左旋或右旋？）、蝸輪 H 的轉速及旋轉方向（順時針或逆時針方向？從正面視之）（25 分）。
